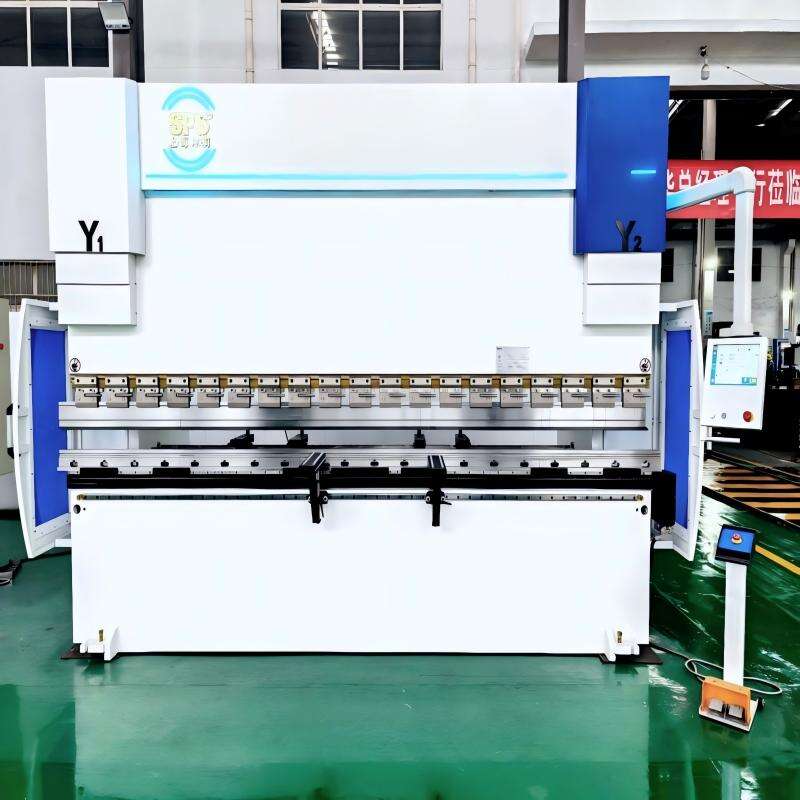

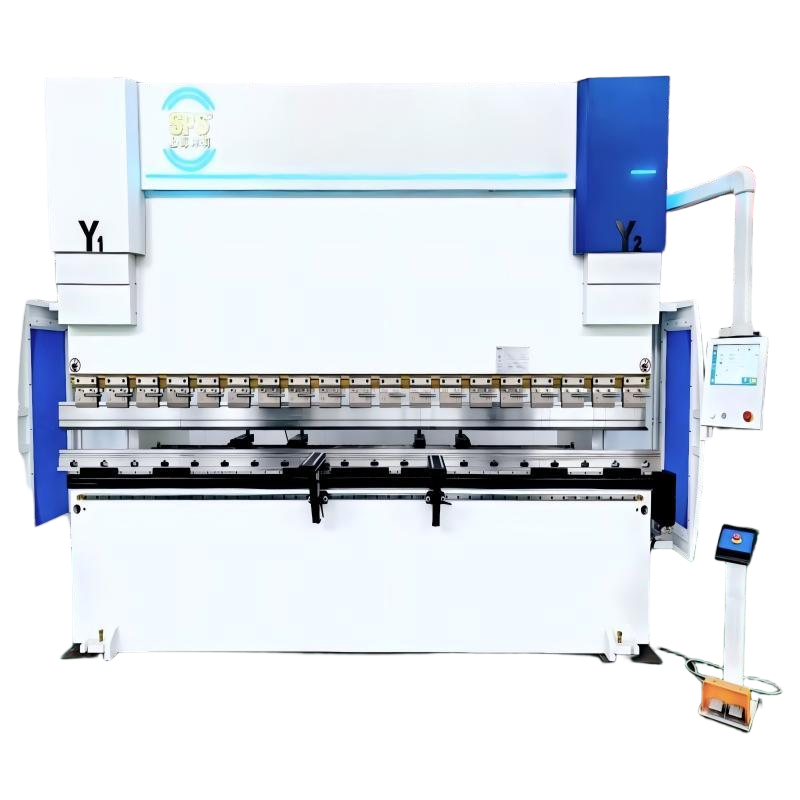

PSA CNC-Abkantpresse CybTouch 15PS 400T5000

PSA CNC-Abkantpresse CybTouch 15PS 400T5000

SPS ® PSA-Serie CNC-Abkantpresse verwendet das international fortschrittliche elektro-hydraulische proportionale Synchronsteuerungssystem, mit zwei Messsystemen, die am C-förmigen Rahmen installiert sind.

Überblick
Verwandte Produkte

SPS ® PSA Serie CNC Abkantpresse nimmt das international fortgeschrittene elektro-hydraulische proportsionale Synchron-steuersystem auf, mit zwei Gitterlinealen, die auf dem C-förmigen Rahmen montiert sind. Das Gitterlineal, das CybTouch 15PS CNC-System und das Proportionsventil bilden ein geschlossenes Servosteuerungssystem, das die Geschwindigkeit und Position des Rutschers genau steuert.

Die PSA-Serie CNC Press Brake wird hauptsächlich von einem hydraulischen Zylinder angetrieben, um den Schieberegler zum Auf- und Abbewegen der Form zu antreiben. Die Maschine hat eine integrale Struktur und der Rahmen ist geschweißt, was leicht herzustellen und zu installieren ist, und die gesamte Maschine hat eine gute Steifigkeit und hohe Festigkeit.

Standardkomponenten

● 15" CybTouch 15PS Steuereinheit	● Taiwan HIWIN Kugelschraube und Linearleitbahn
● Krönung von Y1, Y2, X, R und V	● Deutschland EMB-Rohrverbindung
● Deutschland Siemens Hauptmotor	● Bewegliche Stoppfinger auf einer doppelten Linearleitbahn
● Deutschland Bosch-Rexroth-Proportionsventil	● Japan NOK Dichtungen
● Frankreich Schneider Electric	● Korea Fußpedal mit Notstoppknopf
● USA First/Sunny Ölpumpe	● Schnell und einfach Werkzeugwechselsystem
● Spanien Fagor Gitterherrscher	● Hochpräzise Stanz- und Stanzarbeiten der SPS-Gruppe
● Servomotor und Fahrer von Estun	● Sicherheitszaun für Seite und Rücken


Halstiefe SPS einzigartiges C-Typ Rahmen Design	Bosch Rexroth Ventil Original Deutschland proportional synchrones Ventil	Riffelmaß Frankreich Fagor-Gitterlineal

FEA und Stressanalyse

Die CAE-Software SOLIDWORKS gewährleistet eine angemessene Verformung des Rahmens und eine hohe Festigkeit. Der Schieber ist als Ganzes gegrillt und mit hoher Präzision verarbeitet, was eine lange Zeit stabile Präzision gewährleisten kann.

CybTouch 15PS Steuereinheit

15" farbiges grafisches TFT-Display

Bis zu 6 Achsen (Y1, Y2, X, R, Z1, Z2 Achsen)

Steuerung der Krone

2D grafisches Profilzeichnen (Touch Profile) und präzise 2D Programmierung.

Automatische Berechnung der Biegefolge.

Einfache Einzelbiegungen dank der EasyBend Seite.

Interne Backup- und Wiederherstellungsfunktionen.

Große Speicherkapazität.

SPS® Automatikkrönungstisch

Die Werkbank ist mit einem Auslenkungskompensationsmechanismus ausgestattet, um die Verformung der Werkbank und des Schiebers zu kompensieren und die Genauigkeit des Werkstücks sicherzustellen. Die Einstellmethode besteht hauptsächlich darin, dass der Benutzer einen Wert in das CNC-System basierend auf dem tatsächlichen Winkelfehler des verarbeiteten Werkstücks eingibt, und das CNC-System wird die Kompensation automatisch anpassen.<br>

SPS® 2 Achsen Rückstandsmessung -- X+R

Die PSA CNC Pressbremsrückmessung wird durch Kugelschraube, lineare Führungsschiene und einstellbaren Verschlussfinger zusammengebaut.

Sie ist standardmäßig mit CNC X-Achse und R-Achse ausgestattet. Der X-Achsen-Weg beträgt 0–600 mm. An der Anschlagleiste befinden sich 3 Stoppvorrichtungen, von denen zwei manuell je nach Materialbreite links und rechts verschoben werden können, um das Material zu positionieren. Die hintere Anschlagleiste ist spannungsarm geglüht und für die Bearbeitung im Portalbearbeitungszentrum geeignet.

Zusätzliche Komponenten

● DA53TX 2D-Programmierung

● Estun-Servomotor

● Italien DSP-Laserschutz

● Automatische Biegefolge Support

● CE-Lichtschutzvorhang

● Hochpräzise Multi-V-Die

● WILA-Hydraulisches Klemmsystem

● WILA Werkzeug- und Arbeitstischsystem


Servohauptmotor Sie können Estun oder Innovance Servohauptmotor anstelle des Siemens Motors wählen.	DSP Laserschutz Europa CE-Norm, Schutzgrad IP65, Sicherheitsstufe erreicht CAT.4 und SIL3	CNC Steuerung SPS bietet ein vollständiges Steuerungssystem von Delem, Cybelec, Esa und anderen Steuerungen nach Ihren Wünschen an.	Einfaches schnelles Spannen Wir liefern Wila-, Amada- und Doppelseiten-Schnellklemmsysteme. .

Technische Parameter

M modell	Biegedruck	Biegellänge	Polo-Distanz	Halstiefe	Schiebezeichen	Maximale offene Höhe	Rückwärtsmessung	Hauptmotor	Abmessung
M modell	KN	Mm	Mm	Mm	Mm	Mm	Mm	KW	Mm
Die Prüfungen werden in der Regel in einem anderen Mitgliedstaat durchgeführt.	630	2500	2000	350	150	320	600	5.5	270013402000
Die Prüfungen werden in der Regel in einem anderen Mitgliedstaat durchgeführt.	800	2500	2000	350	150	460	600	5.5	280014502450
Die Daten sind in der Tabelle 1 aufgeführt.	1100	3200	2700	400	200	480	600	7.5	380018002650
Die Daten sind in der Tabelle 1 aufgeführt.	1100	4000	3500	400	200	480	600	11	460018002650
Die Daten sind in der Tabelle 1 aufgeführt.	1300	3200	2700	400	200	480	600	11	380018002700
Die Daten sind in der Tabelle 1 aufgeführt.	1300	4000	3500	400	200	480	600	11	460018002700
Die Daten sind in der Tabelle 1 aufgeführt.	1700	3200	2700	450	200	480	600	15	380020502800
Die Daten werden in der Tabelle 1 aufgeführt.	1700	4000	3500	450	200	480	600	15	460020502800
Die Daten sind in der Tabelle 1 aufgeführt.	2200	3200	2700	450	200	480	600	18.5	380021002900
Die Daten sind in der Tabelle 1 aufgeführt.	2200	4000	3500	450	200	480	600	18.5	460021002900
Die Prüfungen werden in der Regel in einem anderen Mitgliedstaat durchgeführt.	2200	5000	3900	450	200	540	600	18.5	560021002900
Die Prüfungen werden in der Regel in einem anderen Mitgliedstaat durchgeführt.	2500	3200	2700	450	250	540	600	18.5	350022002900
Die Prüfungen werden in der Regel in einem anderen Mitgliedstaat durchgeführt.	2500	4000	3500	450	250	540	600	22	430022002900
Die Prüfungen werden in der Regel in einem anderen Mitgliedstaat durchgeführt.	2500	6000	4900	450	250	540	600	22	540022003100
Die Daten sind in der Tabelle 1 aufgeführt.	3200	3200	2700	500	250	570	600	22	350022003200
Die Daten sind in der Tabelle 1 aufgeführt.	3200	4000	3500	500	250	570	600	22	430025003400
Die Daten sind in der Tabelle 1 aufgeführt.	3200	5000	3900	500	250	570	600	22	540025003400
Die Daten sind in der Tabelle 1 aufgeführt.	4000	3200	2700	500	300	570	600	30	350027003500
PSA-400T4000	4000	4000	3500	500	300	610	600	30	430027003500
PSA-400T5000	4000	5000	3900	500	300	610	600	30	540027003500
Die Daten sind in der Tabelle 1 aufgeführt.	5000	4000	3500	500	320	610	600	37	430027003500
Die Daten sind in der Tabelle 1 aufgeführt.	5000	5000	3900	500	320	610	600	37	540027003500
Die Daten sind in der Tabelle 1 aufgeführt.	5000	6000	4900	500	320	610	600	37	640027003600
Die Prüfungen werden in der Regel in einem anderen Mitgliedstaat durchgeführt.	6000	5000	3900	500	320	610	600	45	540033003900
Die Prüfungen werden in der Regel in einem anderen Mitgliedstaat durchgeführt.	6000	6000	4900	500	320	610	600	45	640033003900
