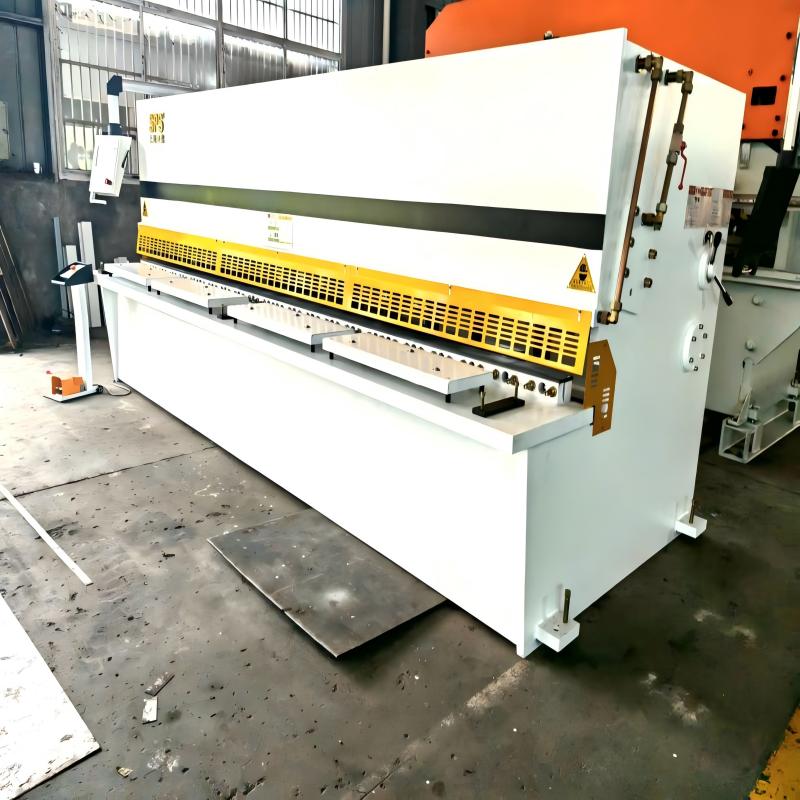

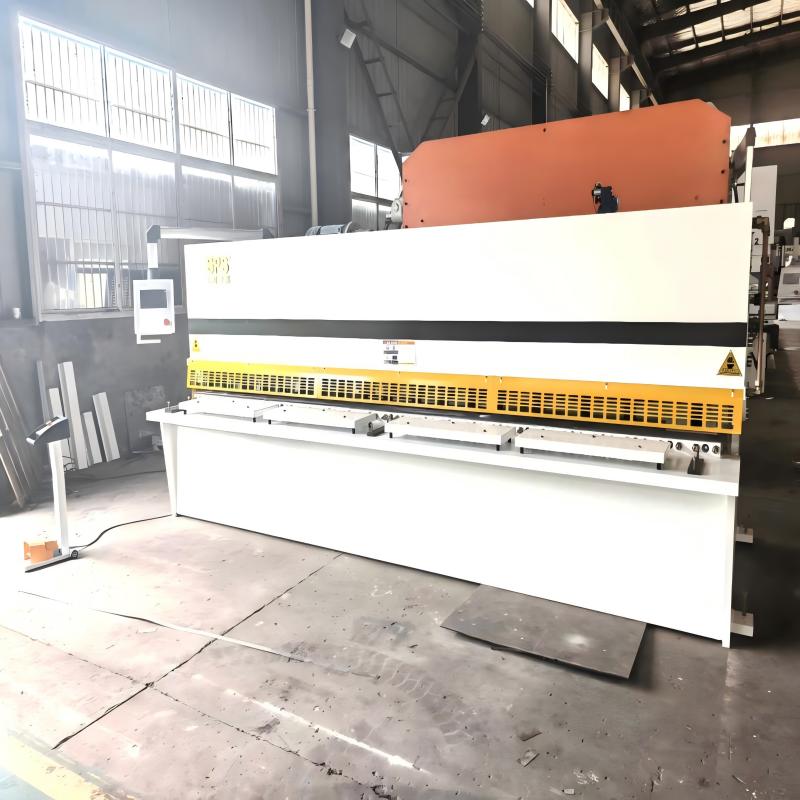

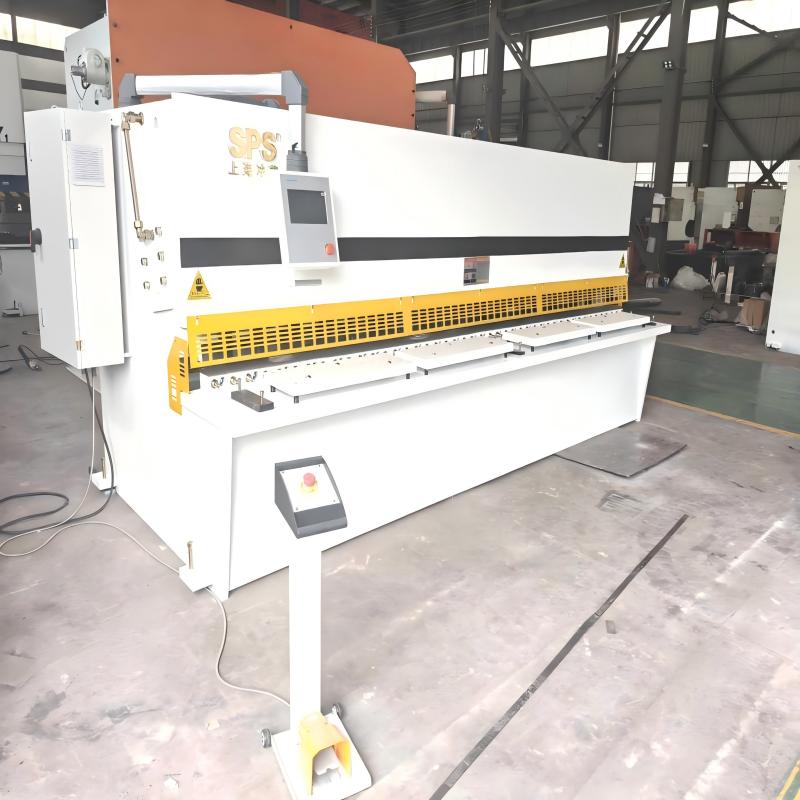

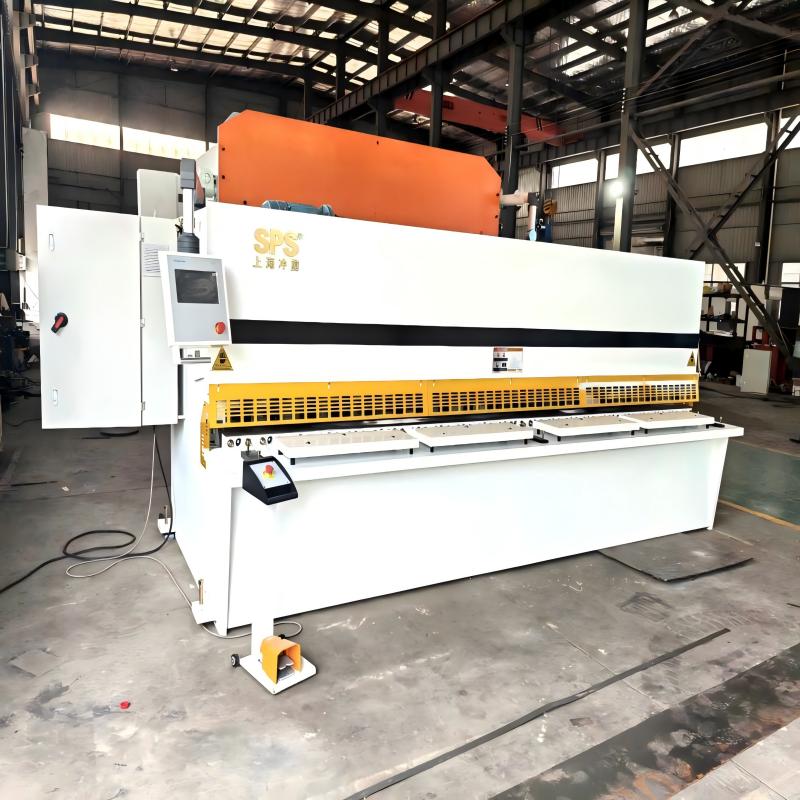

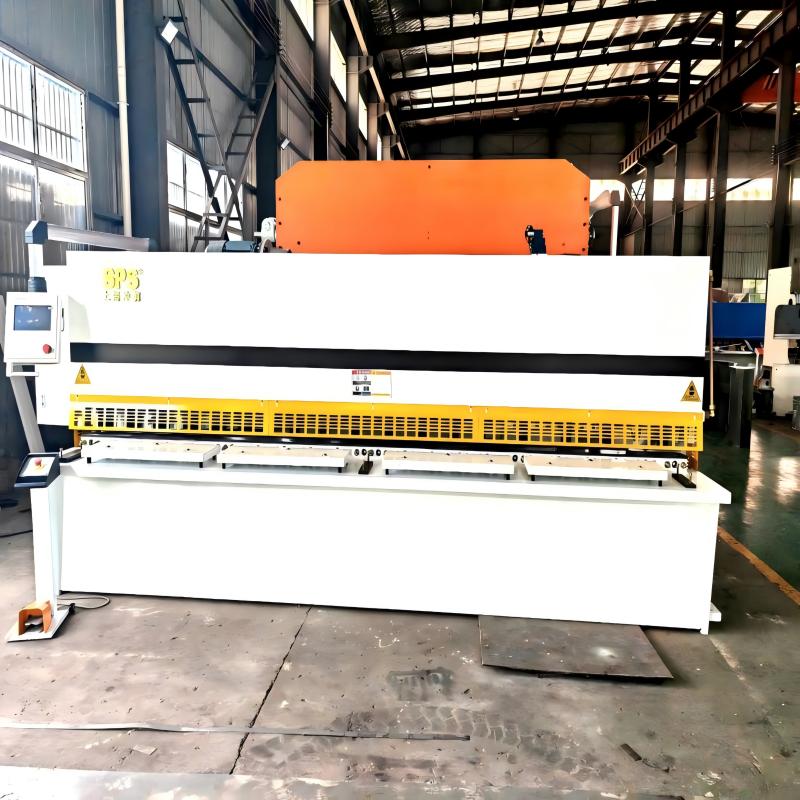

Μηχανή κοπής Πενδουλίνου ES10 6x4000
Είναι ένας κοινός εξοπλισμός επεξεργασίας μετάλλων που χρησιμοποιείται κυρίως για την κοπή μεταλλικών ελασμάτων διαφορετικών πάχων στο επιθυμητό μήκος.
- Επισκόπηση
- Σχετικά Προϊόντα
Είναι ένα συνηθισμένο μηχάνημα επεξεργασίας μετάλλου που χρησιμοποιείται κυρίως για την κοπή μεταλλικών ελασμάτων διαφορετικών πάχων στο απαιτούμενο μήκος. Το μηχάνημα κοπής SPS υιοθετεί οδηγό κύλισης τριών σημείων στήριξης για να εξαλείψει την ανοχή της στήριξης και να εξασφαλίσει την ποιότητα κοπής, ενώ το κενό της ακμής της λεπίδας και η γωνία κοπής είναι ρυθμιζόμενες. Όταν κόβονται λεπτά φύλλα, η ποιότητα κοπής μπορεί να βελτιωθεί περαιτέρω, ενώ όταν κόβονται παχιά φύλλα, μπορεί να αυξηθεί το πάχος του κομμένου φύλλου. Όταν κόβονται στενές λωρίδες, το πλεονέκτημα της ρυθμιζόμενης γωνίας κοπής είναι πιο εμφανές: μια μικρότερη γωνία κοπής μπορεί να μειώσει την παραμόρφωση της λωρίδας.
Πρότυπα Στοιχεία
● Μονάδα Ελέγχου Estun E21S |
● Ταϊβάν HIWIN Μπαλάκι Βίδα και Γραμμικός Οδηγός Ράγας |
● Γερμανία Siemens Κύριος κινητήρας |
● Γερμανία EMB Σύνδεσμος σωλήνα |
● Υδραυλική Βαλβίδα Γερμανίας Rexroth |
● Ιαπωνία NOK Σφραγίδες |
● Γαλλία Schneider Electrics |
● Πίσω Ασφαλής Φράχτης |
● ΗΠΑ First/Sunny Αντλία λαδιού |
● Κορέα Πεντάλ ποδιού με κουμπί έκτακτης ανάγκης |
● Ταϊβάν Schihlin Inverter |
● Λεπίδες Άνω και Κάτω SPS Group |
Μονάδα Ελέγχου Estun E21S
Ειδικό σύστημα CNC για μηχανή κοπής, απευθείας οθόνη της θέσης του πίσω μετρητή, λειτουργία μέτρησης κοπής, απευθείας οθόνη της ποσότητας κοπής.
• Έλεγχος κίνησης πίσω μετρητή
• Έλεγχος AC κινητήρα ή μετατροπέα
• 40 προγράμματα αποθηκευμένα, 25 βήματα ανά πρόγραμμα
• Ένα πλήκτρο για αντίγραφο ασφαλείας/επαναφορά παραμέτρων

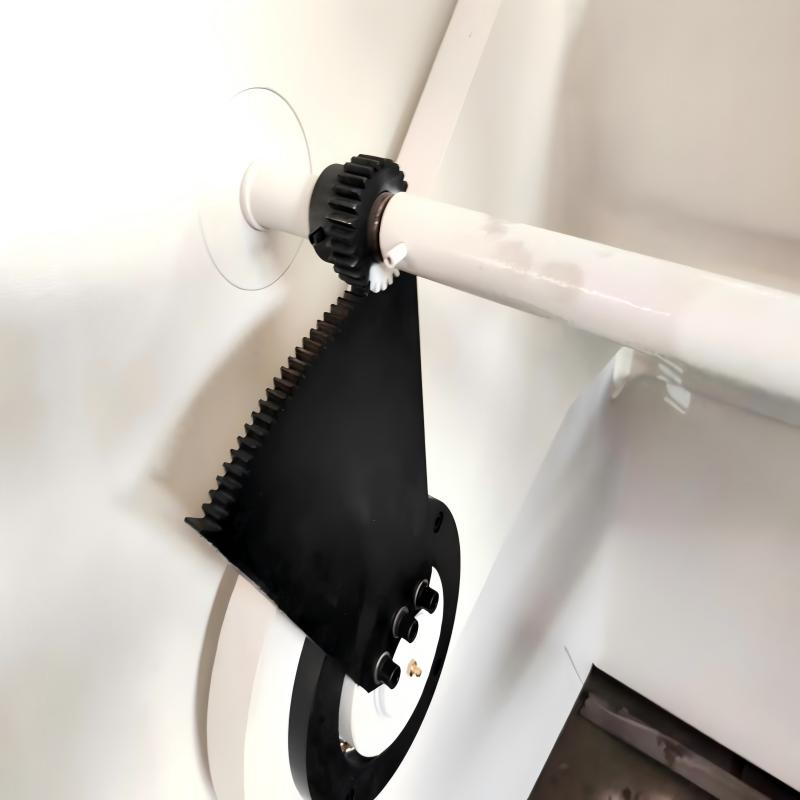

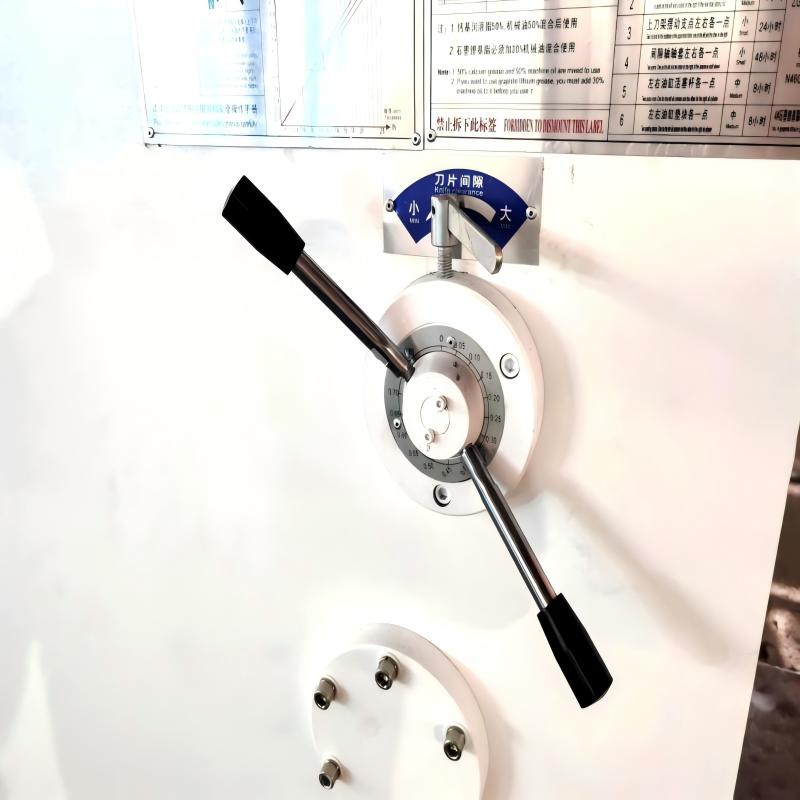

Χάσμα κοπής λεπίδας
Το χάσμα λεπίδας ρυθμίζεται με ένα χερούλι, το οποίο είναι γρήγορο, ακριβές και βολικό.
Κατάλληλο χάσμα λεπίδας θα επιτύχει ικανοποιητικό αποτέλεσμα κοπής. Το μηχάνημα είναι εξοπλισμένο με μηχανισμό γρήγορης ρύθμισης χάσματος λεπίδας για να καλύψει τις ανάγκες κοπής διαφορετικών πάχους και υλικών. Το χάσμα λεπίδας μπορεί να ρυθμιστεί περιστρέφοντας το χερούλι.

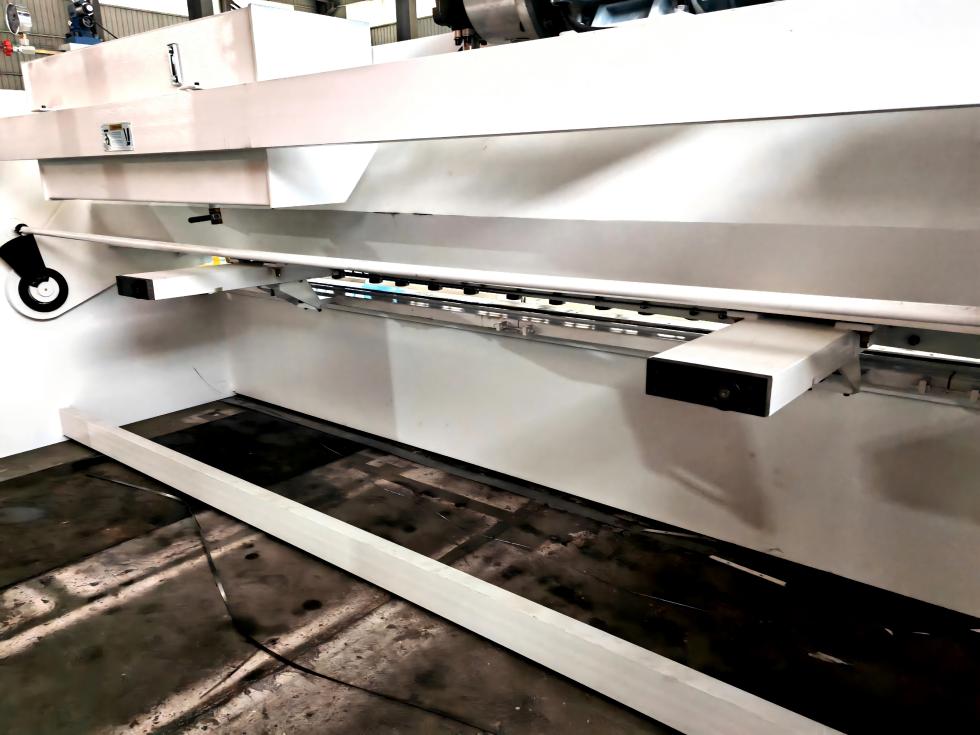

Γραμμικός οδηγός πίσω μετρητή και μπάλα κοχλίας
Ο πίσω σταματητής ελέγχεται από έναν μπάλα κοχλία και γραμμικό οδηγό, διασφαλίζοντας την ακρίβεια τοποθέτησης του μηχανήματος.
Ηλεκτρικός πίνακας
Τα ηλεκτρικά ντουλάπια υποστήριξης της εταιρείας Estun είναι τυποποιημένα και εγκατεστημένα σύμφωνα με τα πρότυπα DIN και ISO. Χρησιμοποιούν τις γνωστές γαλλικές ηλεκτρικές συσκευές Schneider, οι οποίες είναι ασφαλείς και αξιόπιστες, και εύκολο να αποκτήσουν εξαρτήματα και να αντικατασταθούν.
Περισσότερες λεπτομέρειες για τη μηχανή υδραυλικής κοπής
Κινητήρας Siemens

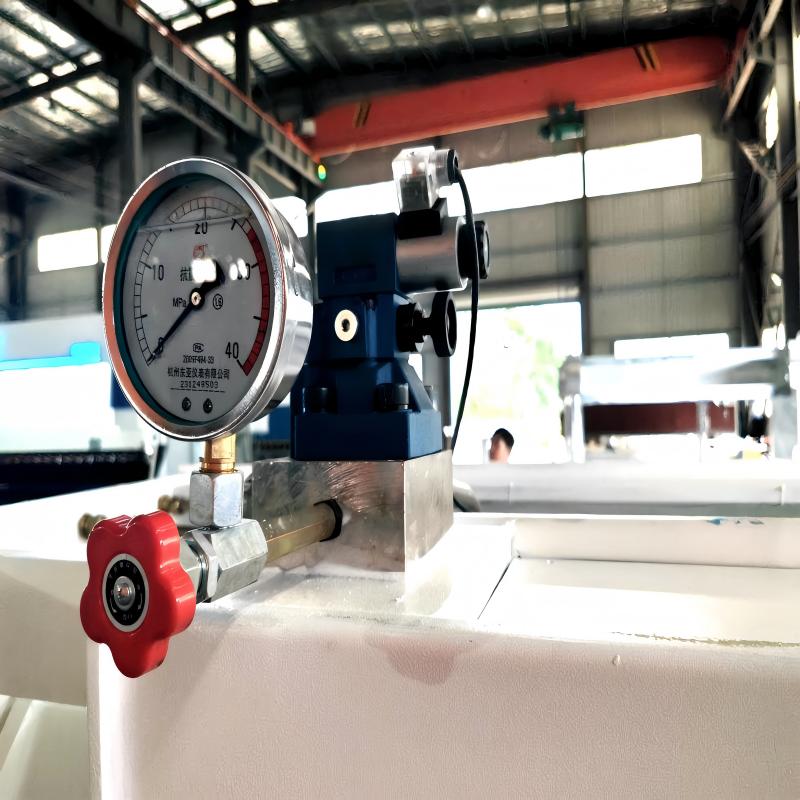

Βαλβίδα Ρεξρόθ
Προαιρετικός ελεγκτής CNC TP10
Παραθοριστικό Πνευματικό Αριστερό Υποστήριξη
Μοντέλο |
Πίεση κάμψης KN |
Μήκος κάμψης Mm |
Απόσταση Polo Mm |
Βάθος λαιμού Mm |
Διαδρομές ολίσθησης Mm |
Μέγιστο ύψος ανοίγματος Mm |
Διαδρομή πίσω μέτρησης Mm |
Κύριος κινητήρας KW |
PSD-110T3200 |
1100x2 |
2x3200 |
2700 |
450 |
200 |
480 |
600 |
2x7.5 |
PSD-110T4000 |
1100x2 |
2x4000 |
3500 |
400 |
200 |
480 |
600 |
2x11 |
PSD-130T3200 |
1300x2 |
2x3200 |
2700 |
400 |
200 |
480 |
600 |
2x11 |
PSD-130T4000 |
1300x2 |
2x4000 |
3500 |
400 |
200 |
480 |
600 |
2x11 |
PSA-170T3200 |
1700x2 |
2x3200 |
2700 |
450 |
200 |
480 |
600 |
2x15 |
PSA-170T4000 |
1700x2 |
2x4000 |
3500 |
450 |
200 |
480 |
600 |
2x15 |
PSA-220T3200 |
2200x2 |
2x3200 |
2700 |
450 |
200 |
480 |
600 |
2x18.5 |
PSA-220T4000 |
2200x2 |
2x4000 |
3500 |
450 |
200 |
480 |
600 |
2x18.5 |
PSA-220T5000 |
2200x2 |
2x5000 |
4000 |
450 |
200 |
540 |
600 |
2x18.5 |
PSA-250T3200 |
2500x2 |
2x3200 |
2700 |
450 |
250 |
540 |
600 |
2x18.5 |
PSA-250T4000 |
2500x2 |
2x4000 |
3500 |
450 |
250 |
540 |
600 |
2x22 |
PSA-250T5000 |
2500x2 |
2x5000 |
3900 |
450 |
250 |
540 |
600 |
2x22 |
PSA-320T3200 |
3200x2 |
2x3200 |
2700 |
500 |
250 |
570 |
600 |
2x22 |
PSA-320T4000 |
3200x2 |
2x4000 |
3500 |
500 |
250 |
570 |
600 |
2x22 |
PSA-320T5000 |
3200x2 |
2x5000 |
3900 |
500 |
250 |
570 |
600 |
2x22 |
PSA-400T3200 |
4000x2 |
2x3200 |
2700 |
500 |
300 |
610 |
800 |
2x30 |
PSA-400T4000 |
4000x2 |
2x4000 |
3500 |
500 |
300 |
610 |
800 |
2x30 |
PSA-400T5000 |
4000x2 |
2x5000 |
3900 |
500 |
300 |
610 |
800 |
2x30 |
PSA-500T4000 |
5000x2 |
2x4000 |
3500 |
500 |
300 |
610 |
800 |
2x37 |
PSA-500T5000 |
5000x2 |
2x5000 |
3900 |
500 |
300 |
610 |
800 |
2x37 |
