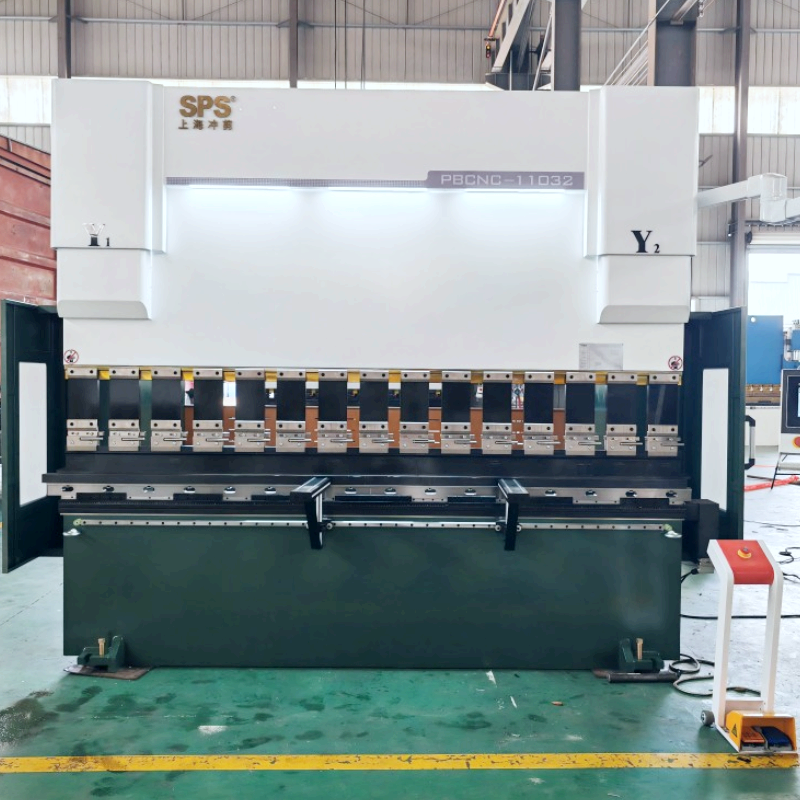

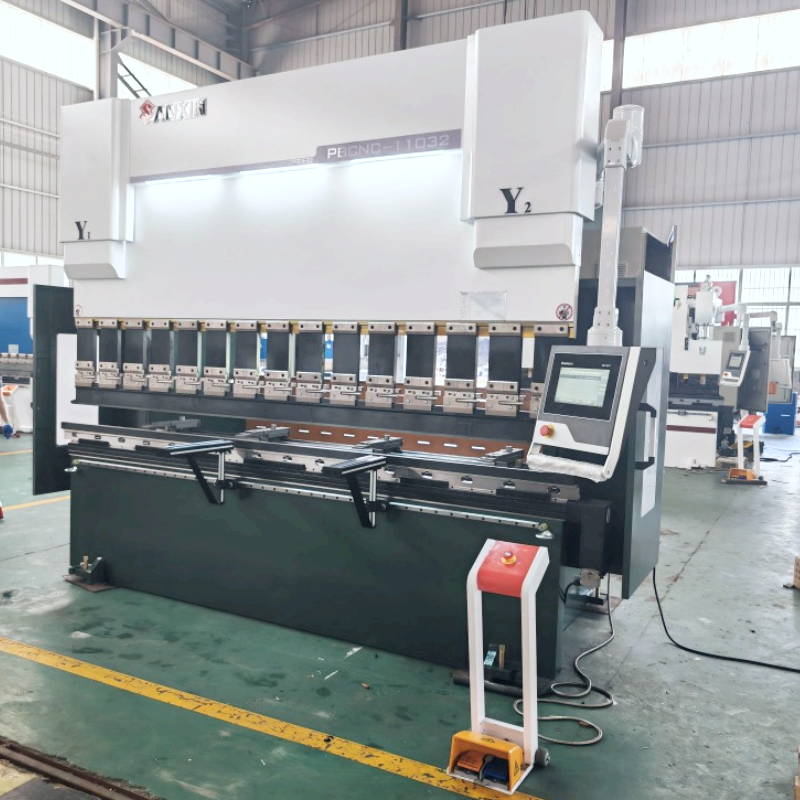

Piega a controllo numerico PSA DA53T PSA-320T3200

Piega a controllo numerico PSA DA53T PSA-320T3200

La pressa piegatrice CNC della serie SPS ® PSA adotta il sistema di controllo sincrono proporzionale elettroidraulico avanzato a livello internazionale, con due righe di grattugia installate sul telaio a forma di C. La riga di grattugia, il sistema CNC e la valvola proporzionale formano un sistema di controllo servo a ciclo chiuso per controllare con precisione la velocità e la posizione dello scivolo.

Panoramica
Prodotti correlati

La serie PSA CNC P ress Brake è azionata principalmente da un cilindro idraulico che muove lo slider e il relativo stampo verso l'alto e verso il basso. La macchina ha una struttura integrale con telaio saldato, facile da produrre e installare , e l 'intera macchina presenta buona rigidità ed elevata resistenza.

Componenti Standard

l unità di controllo Delem DA53T da 10,1"	l Vite a ricircolo di sfere e guida lineare Taiwan HIWIN
l Compensazione del carico Y1, Y2, X, R e V	l Connettore tubo EMB Germania
l Motore principale Siemens Germania	l Dita di arresto mobili su guida lineare doppia
l Valvola proporzionale Bosch-Rexroth Germania	l Guarnizioni NOK Giappone
l Elettricità Schneider Francia	l Pedaliera Corea con pulsante di arresto di emergenza
l Pompa olio First/Sunny USA	l Sistema di cambio stampi rapido e semplice
l Regolo a graticcio Fagor Spagna	l Punzonatura e matrice di precisione elevata gruppo SPS

Unità di controllo Delem DA53T

navigazione touch "Hot-key"

tFT a colori ad alta risoluzione 10.1"

Fino a 4 assi (Y1,Y2 + 2 assi ausiliari)

Controllo di Correzione

Libreria di utensili / materiali / prodotti

Controllo servo e inverter di frequenza

TandemLink (opzione)

Interfaccia con chiavetta USB

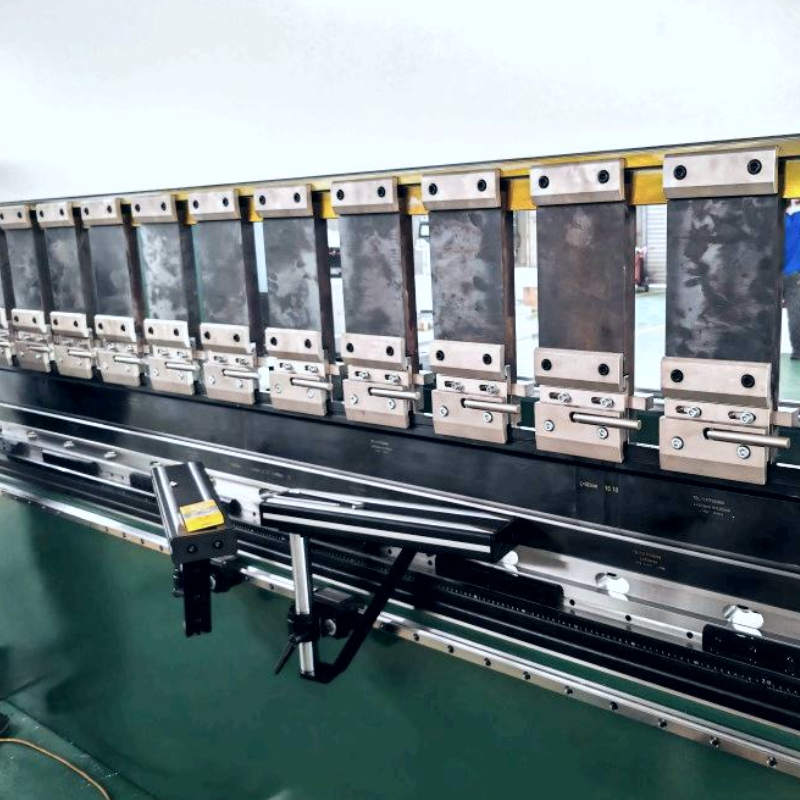

Tavolo di Correzione Automatica SPS®

Il banco lavoro è dotato di un meccanismo di compensazione della deflessione per compensare la deformazione del banco. Il metodo di regolazione prevede principalmente l'inserimento da parte dell'utente di un valore nel sistema CNC in base all'errore angolare effettivo del pezzo in lavorazione, e il sistema CNC regolerà automaticamente la compensazione.

110T3200 53t 4+1(2.png

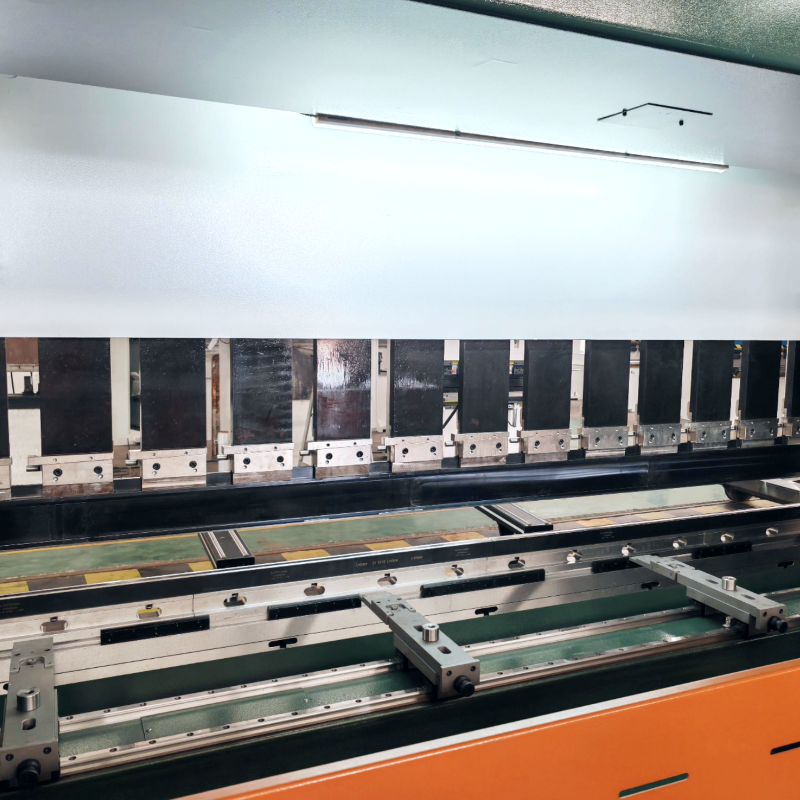

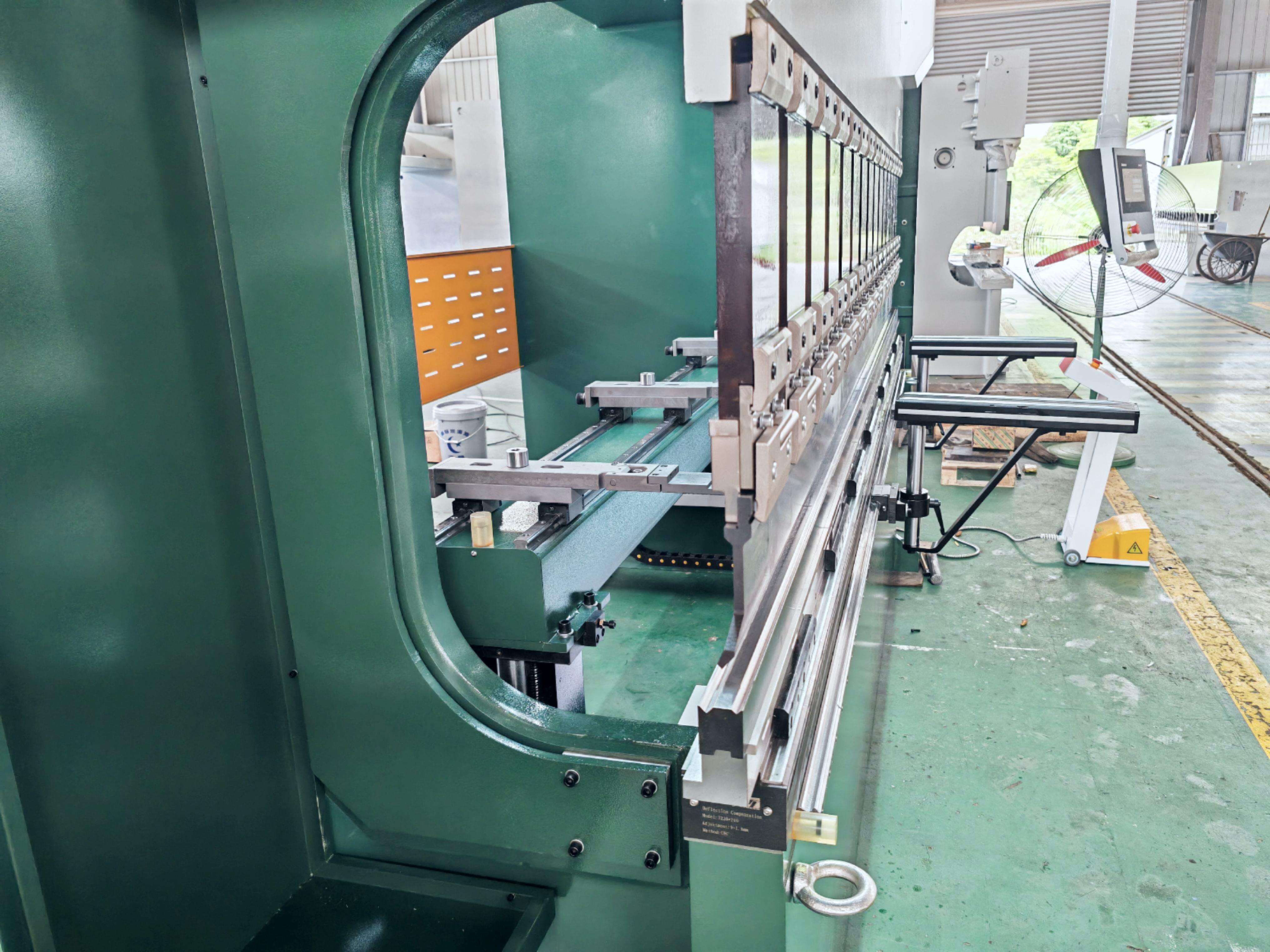

SPS® 2 Assi Backgauge--X+R

PSA CNC Premere il freno La battuta è assemblata con vite a ricircolo di sfere e guida lineare. È dotato di assi CNC X e R di serie. Sulla trave del contrappunta sono presenti 3 arresti, due dei quali possono essere spostati manualmente a destra e a sinistra per fermare il materiale in base alla larghezza diversa del materiale, ed è dotato di una struttura di regolazione fine manuale. La trave del contrappunta è sottoposta a ricottura ed è adatta alla lavorazione su centri di lavoro a portale, con ottima stabilità e alta precisione.

110T3200 53t 4+1（8.jpg

Componenti Opzionali

l Programmazione 2D DA53TX

l Motore principale servo Estun

l Protezione laser DSP Italia

l Follower di piegatura automatica Supporto

l Misurazione dell'angolo di piegatura

l Tendina luminosa economica CE

l Matrice multi-V ad alta precisione

l Sistema idraulico di serraggio WILA

l Sistema utensili e banco di lavoro WILA

l DA53TX, DA58T, DA66T, DA66S, DA69T, CT8, CT12, CT15

Parametri tecnici

Modello	Pressione di Piegatura	Lunghezza di Piegatura	Distanza Polo	Profondità della gola	Corsa Scorrevole	Altezza Massima di Apertura	Spostamento del retroguida	Motore principale	Dimensione
Modello	KN	Mm	Mm	Mm	Mm	Mm	Mm	Kw	Mm
PSA-63T2500	630	2500	2000	350	150	320	600	5.5	270013402000
PSA-80T2500	800	2500	2000	350	150	460	600	5.5	280014502450
PSA-110T3200	1100	3200	2700	400	200	480	600	7.5	380018002650
PSA-110T4000	1100	4000	3500	400	200	480	600	11	460018002650
PSA-130T3200	1300	3200	2700	400	200	480	600	11	380018002700
PSA-130T4000	1300	4000	3500	400	200	480	600	11	460018002700
PSA-170T3200	1700	3200	2700	450	200	480	600	15	380020502800
PSA-170T4000	1700	4000	3500	450	200	480	600	15	460020502800
PSA-220T3200	2200	3200	2700	450	200	480	600	18.5	380021002900
PSA-220T4000	2200	4000	3500	450	200	480	600	18.5	460021002900
PSA-220T5000	2200	5000	3900	450	200	540	600	18.5	560021002900
PSA-250T3200	2500	3200	2700	450	250	540	600	18.5	350022002900
PSA-250T4000	2500	4000	3500	450	250	540	600	22	430022002900
PSA-250T5000	2500	6000	4900	450	250	540	600	22	540022003100
PSA-320T3200	3200	3200	2700	500	250	570	600	22	350022003200
PSA-320T4000	3200	4000	3500	500	250	570	600	22	430025003400
PSA-320T5000	3200	5000	3900	500	250	570	600	22	540025003400
PSA-400T3200	4000	3200	2700	500	300	570	600	30	350027003500
PSA-400T4000	4000	4000	3500	500	300	610	600	30	430027003500
PSA-400T5000	4000	5000	3900	500	300	610	600	30	540027003500
PSA-500T4000	5000	4000	3500	500	320	610	600	37	430027003500
PSA-500T5000	5000	5000	3900	500	320	610	600	37	540027003500
PSA-500T6000	5000	6000	4900	500	320	610	600	37	640027003600
PSA-600T5000	6000	5000	3900	500	320	610	600	45	540033003900
PSA-600T6000	6000	6000	4900	500	320	610	600	45	640033003900
