PSN NC Press Brake TP10 PSA-500T4000

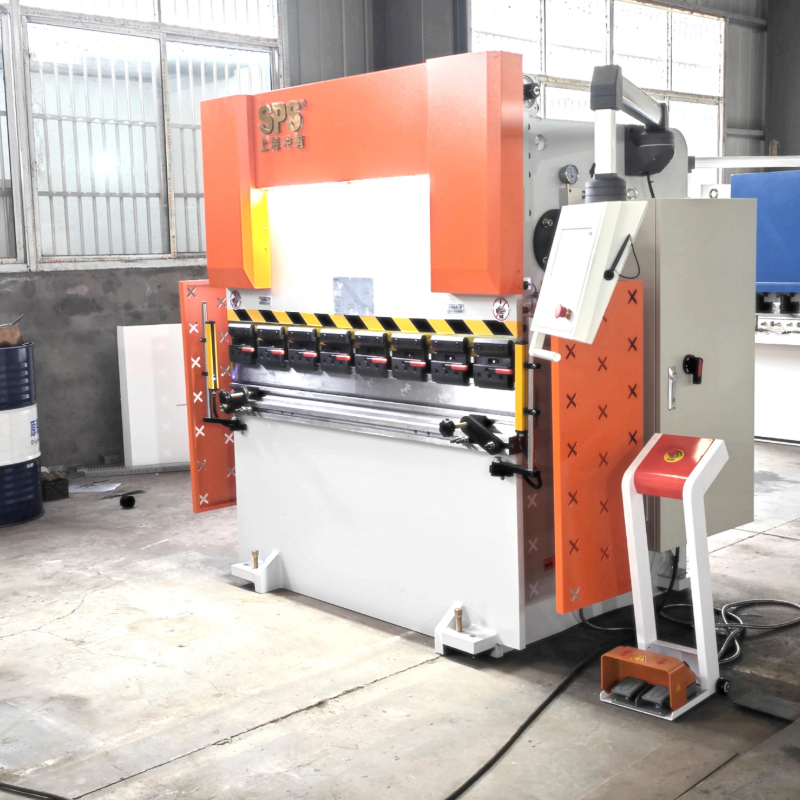

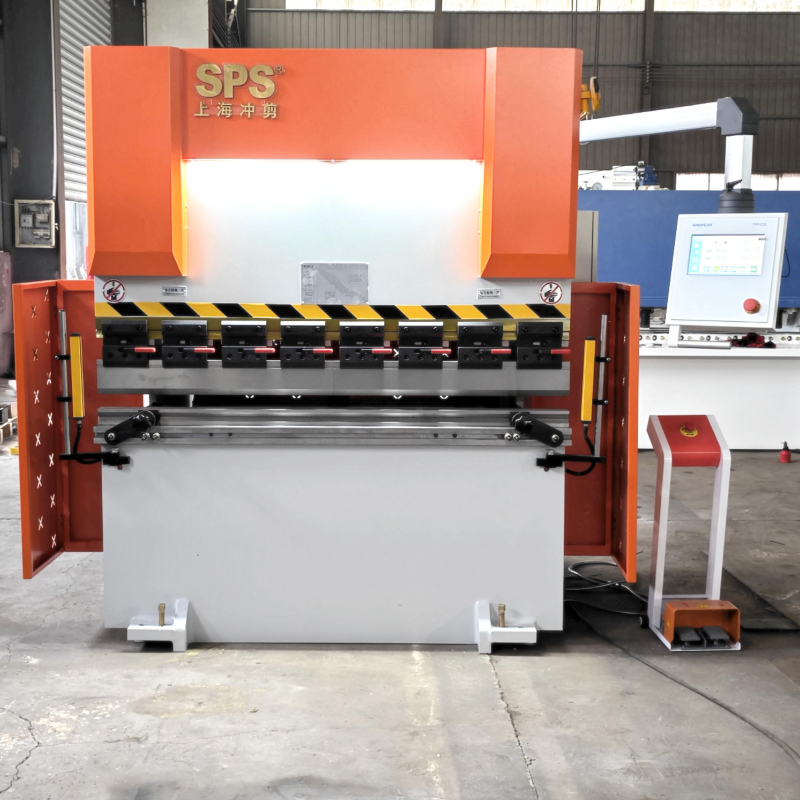

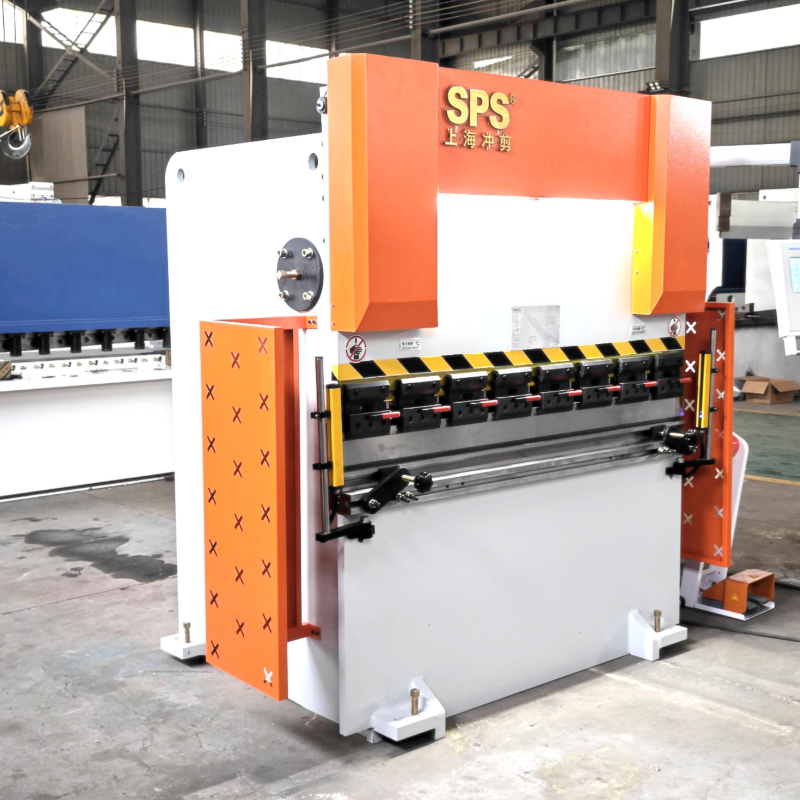

La macchina piegatrice SPS ® PSN Torsion Bar NC è un equipaggiamento generale per la piega di varie lastre metalliche, mentre con l'uso di differenti strumentazioni da piega, è possibile ottenere diversi pezzi lavorati. Le piegatrici idrauliche SPS TP10 sono ampiamente utilizzate nei settori della costruzione navale, automobilistico, veicoli, macchinari minerari, petrolio ed energia elettrica.

Panoramica
Prodotti correlati

La piegatrice idraulica SPS ® NC è principalmente azionata da 2 cilindri idraulici che muovono lo scivolo per far salire e scendere la stampa. La macchina ha una struttura monoblocco e il telaio è saldato, il che facilita la produzione e l'installazione. L'intera macchina ha buona rigidezza ed elevata resistenza.

Componenti Standard

l Unità di controllo TP10S	l Vite a ricircolo di sfere e guida lineare Taiwan HIWIN
l Standard Y e X 2 Assi	l Connettore tubo EMB Germania
l Motore principale Siemens Germania	l Dita di arresto mobili su guida lineare doppia
l Valvola idraulica Germany Rexroth	l Guarnizioni NOK Giappone
l Elettricità Schneider Francia	l Pedaliera Corea con pulsante di arresto di emergenza
l Pompa olio First/Sunny USA	l Sistema di cambio stampi rapido e semplice

Componenti Opzionali

l Controller CNC E310P

l Motore servo del dispositivo di battuta posteriore

l Protezione laser DSP Italia

l Tavolo compensazione automatica della flessione meccanica

l Misurazione dell'angolo di piegatura

l Tendina luminosa economica CE

l Matrice multi-V ad alta precisione

l Sistema idraulico di serraggio WILA

l Sistema utensili e banco di lavoro WILA

l Follower di piegatura automatica Supporto

Analisi FEA e di Stress

Il software CAE SOLIDWORKS è utilizzato per garantire una deformazione ragionevole del telaio e un'alta resistenza. Il cursore è ricotto nel suo insieme e lavorato nel suo insieme con alta precisione, il che può garantire una precisione stabile per lungo tempo.


Unità di Controllo CybTouch 12

schermo TFT grafico a colori da 12"

Pagine semplici, display chiaro, tasti grandi.

visualizzazione grafica 2D e sequenza di piegatura automatica

Fino a 4 assi (Y1, Y2 + 2 assi ausiliari)

Controllo di Correzione

Libreria di utensili / materiali / prodotti

Interfaccia con chiavetta USB

Software 2D offline disponibile

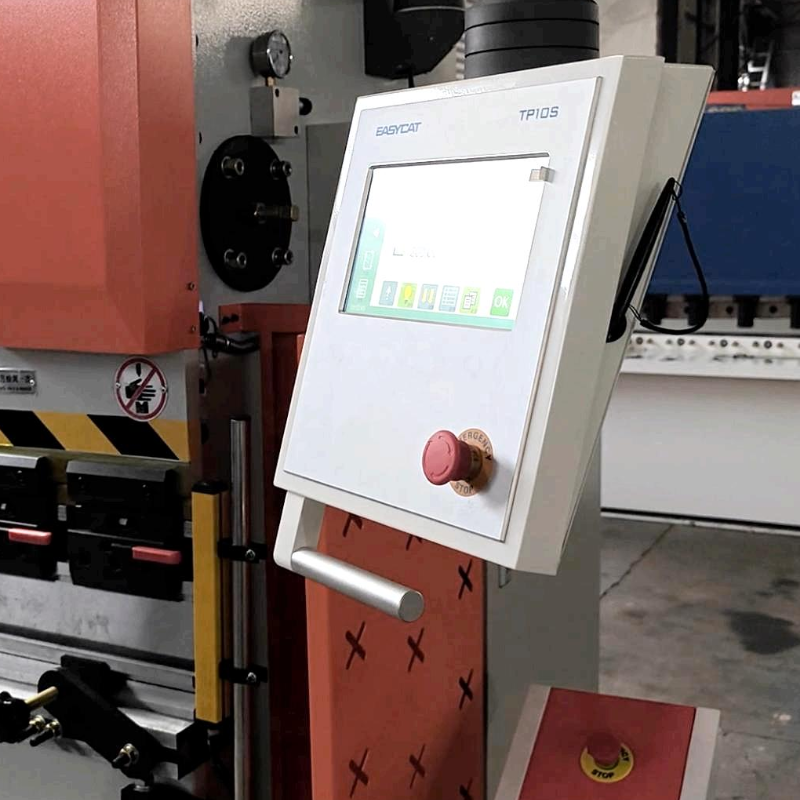

40T1600 TP10（4.png

Tavolo di Correzione Automatica SPS®

Il banco di lavoro è dotato di un meccanismo di compensazione della deflessione per compensare la deformazione del banco e dello slittone, garantendo l'accuratezza del pezzo in lavorazione. Il metodo di regolazione prevede principalmente che l'utente inserisca un valore nel sistema CNC in base all'errore angolare effettivo del pezzo in lavorazione.

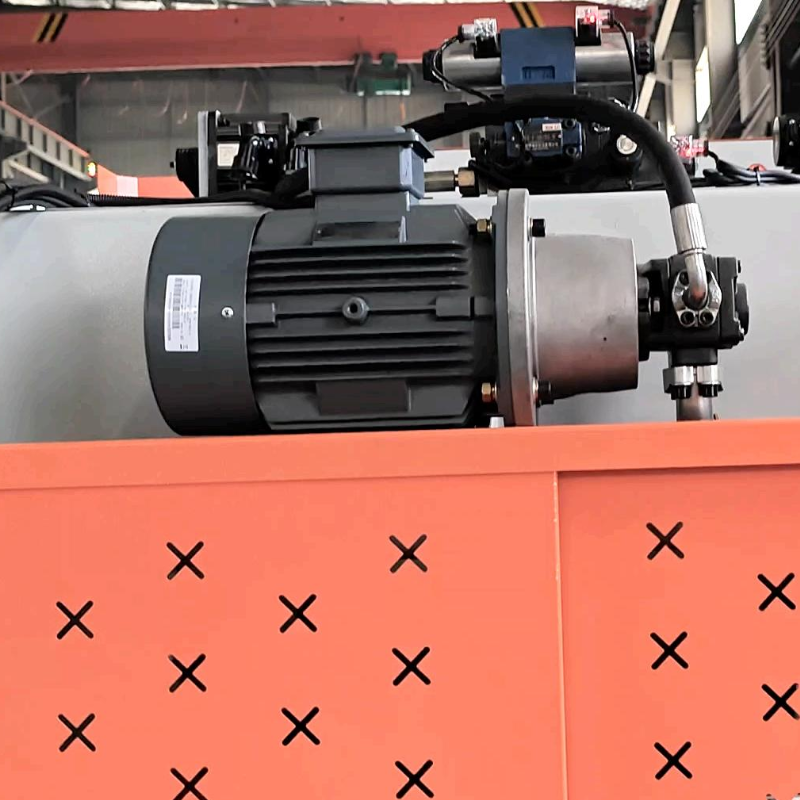

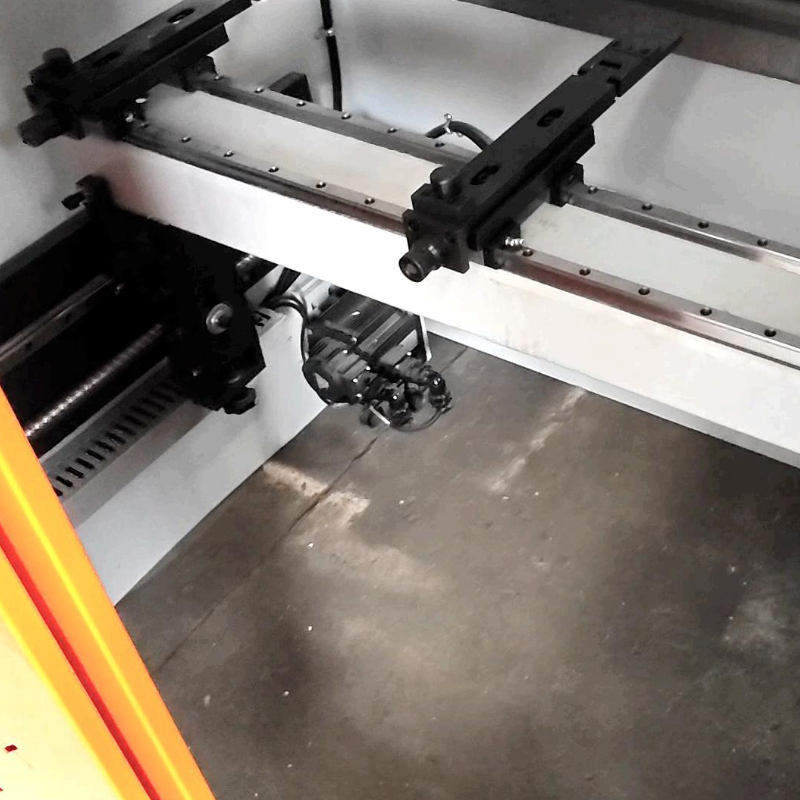

40T1600 TP10（3.png 40T1600 TP10（2.png

SPS® 2 Assi Backgauge--X+R

PSA CNC Premere il freno La backgauge è assemblata con una vite senza fine, una guida lineare e un dito fermatore regolabile.

È dotato di assi CNC X e R come standard. La corsa dell'asse X è 0-600mm. Ci sono 3 stop sulla trave di arresto, due dei quali possono essere spostati manualmente a sinistra e a destra per bloccare il materiale in base alla diversa larghezza del materiale, e ha una struttura di regolazione fine manuale. La trave di arresto posteriore è stata temprata e si adatta al centro di lavorazione a ponte, con buona stabilità e alta precisione.

Parametri tecnici

Modello	Pressione di Piegatura	Lunghezza di Piegatura	Distanza Polo	Profondità della gola	Corsa Scorrevole	Altezza Massima di Apertura	Spostamento del retroguida	Motore principale	Dimensione
Modello	KN	Mm	Mm	Mm	Mm	Mm	Mm	Kw	Mm
PSA-63T2500	630	2500	2000	350	150	320	600	5.5	270013402000
PSA-80T2500	800	2500	2000	350	150	460	600	5.5	280014502450
PSA-110T3200	1100	3200	2700	400	200	480	600	7.5	380018002650
PSA-110T4000	1100	4000	3500	400	200	480	600	11	460018002650
PSA-130T3200	1300	3200	2700	400	200	480	600	11	380018002700
PSA-130T4000	1300	4000	3500	400	200	480	600	11	460018002700
PSA-170T3200	1700	3200	2700	450	200	480	600	15	380020502800
PSA-170T4000	1700	4000	3500	450	200	480	600	15	460020502800
PSA-220T3200	2200	3200	2700	450	200	480	600	18.5	380021002900
PSA-220T4000	2200	4000	3500	450	200	480	600	18.5	460021002900
PSA-220T5000	2200	5000	3900	450	200	540	600	18.5	560021002900
PSA-250T3200	2500	3200	2700	450	250	540	600	18.5	350022002900
PSA-250T4000	2500	4000	3500	450	250	540	600	22	430022002900
PSA-250T5000	2500	6000	4900	450	250	540	600	22	540022003100
PSA-320T3200	3200	3200	2700	500	250	570	600	22	350022003200
PSA-320T4000	3200	4000	3500	500	250	570	600	22	430025003400
PSA-320T5000	3200	5000	3900	500	250	570	600	22	540025003400
PSA-400T3200	4000	3200	2700	500	300	570	600	30	350027003500
PSA-400T4000	4000	4000	3500	500	300	610	600	30	430027003500
PSA-400T5000	4000	5000	3900	500	300	610	600	30	540027003500
PSA-500T4000	5000	4000	3500	500	320	610	600	37	430027003500
PSA-500T5000	5000	5000	3900	500	320	610	600	37	540027003500
PSA-500T6000	5000	6000	4900	500	320	610	600	37	640027003600
PSA-600T5000	6000	5000	3900	500	320	610	600	45	540033003900
PSA-600T6000	6000	6000	4900	500	320	610	600	45	640033003900
