수평 CNC V 홈 가공기

홈페이지 >  제품 >  CNC V 그루브 기계 >  수평 CNC V 홈 가공기

SJ-PGNK 수평 CNC V 홈 가공기

SPS 수평 CNC V 구획 기계는 모든 금속 판, 스테인레스 스틸 판, 구리판, 알루미늄 판, 진료판 등에 적합한 전문 슬롯 장비입니다.

  • 개요
  • 관련 상품


SPS 수평 CNC V 구부리기 는 모든 금속판, 스테인리스 스틸판, 구리판, 알루미늄판, 진열판 등에 적합한 전문 슬롯링 장비이며, 입자화는 판 구부리 및 형성의 보조 과정이며, 판은 구부리 라인을 사용하여 특별한 장비 도구를 사용하여 구부리 라인을 절 V-구멍의 깊음, 너비 및 각도는 플랜링 과정에서 피드 양과 플랜러 칼의 모양에 의해 결정 될 수 있습니다.

표준 구성 요소

● 대만 Hust CNC 컨트롤러

● 대만 HIWIN 볼 스크류 및 리니어 가이드 레일

● 일본 Panasonic 서보 모터

● 대만 YYC 기어랙 장치

● 프랑스 슈나이더 전기

● 일본 NSK 볼 베어링

● 일본 Yuken 유압 밸브

● 일본 Valqua 씰링

● 한국 Korloy 또는 합금 강철 블레이드

● 자동 윤활 시스템

기계 프레임
SPS 스테인리스 스틸 CNC V 홈 가공기의 본체와 크로스빔은 일체형 용접 프레임을 채택하며, 전체 기계는 장기 사용 시 변형이 없도록 어닐링 처리됩니다.
본체와 크로스빔은 게이트리 가공 센터에서 가공되며, 한 번에 고정되어 뛰어난 정밀도, 더 나은 작동 안정성 및 더 긴 서비스 수명을 보장합니다.

Machine Frame .png

대만 Hust CNC 컨트롤러
SPS 수평 판금 V 홈 가공기는 대만 Hust CNC 컨트롤러, 15인치 지능형 터치 스크린, 2D 그래픽 프로그래밍 및 시뮬레이션, 자동으로 내경 및 외경 계산, 고정점 홈 가공, USB 외부 인터페이스를 채택합니다.

Taiwan Hust CNC Controller.png

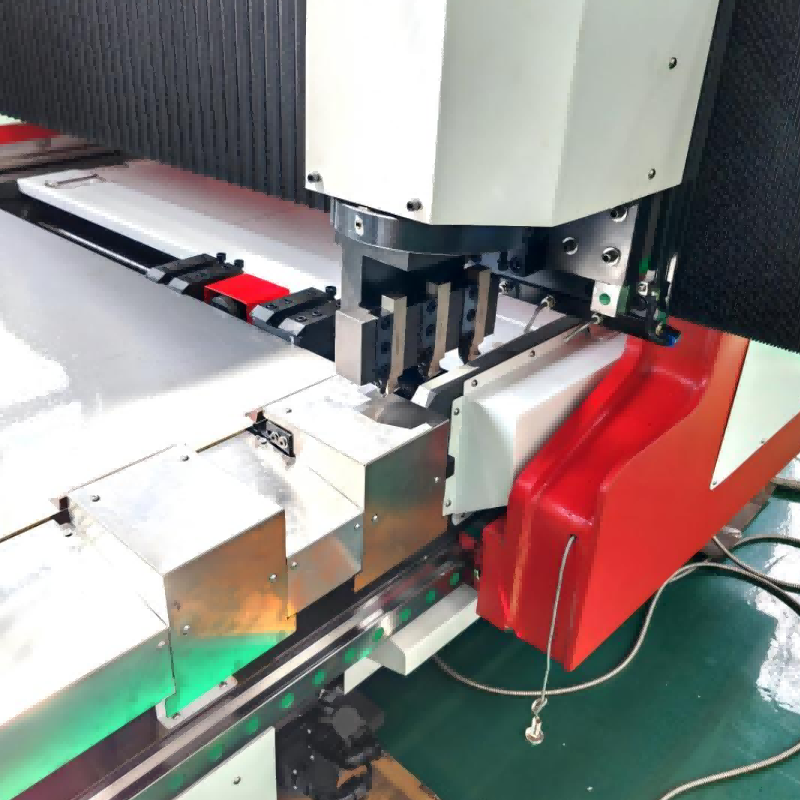

합금 블레이드
공구 홀더는 고강도, 고내마모성 및 더 나은 유도 성능을 가진 연주철 주조로 만들어진 V-홈 슬라이딩 간격 조절 구조를 채택합니다.
● 한국 의 8 개 의 코롤로이 합금 잎
● 선택적 인 4 PC 의 다른 높이의 흰 철 잎
● 높은 절단 효율성, 더 긴 칼의 수명
● 소형

Alloy Blades.png

Hust 서보 모터 및 드라이버
● 타이완 스프러스 모터 나 서보 모터 와 드라이버
● 장기적 신뢰성 과 안정성 을 보장 한다.
Hust Servo Motor and Driver.png

CNC V 그루버 기계의 더 많은 세부 정보

Taiwan HIWIN Linear Guide.png Hydraulic Pressing System.png Movable Clamping System.png Schneider Electris.png

대만 HIWIN 리니어 가이드

유압 압착 시스템

이동식 클램핑 시스템

슈나이더 일렉트릭스

기술 파라미터

모델

UNIT

SJ-PGNK

1250x3200

SJ-PGNK

1250x4000

SJ-PGNK

1500x3200

SJ-PGNK

1500x4000

SJ-PGNK

1500x6000

최대 절단 폭

Mm

1250

1250

1500

4000

6000

최대 절단 길이가

Mm

3200

4000

3200

150

460

절단 두께

Mm

0.45-6

0.45-6

0.45-6

0.45-6

0.45-6

최소 모서리 폭

Mm

8

8

8

8

8

테이블 평탄도

Mm

±0.03

앞뒤 (Y축)

절단 속도

M/min

75

도구 보유기 속도 (X1 축)

M/min

20

압력 물질 속도 (X2 축)

M/min

20

위와 아래 속도는 (Z축)

M/min

20

위치 정확도

Mm

±0.01

X 축 서보 메인 모터

KW

5.5

5.5

5.5

5.5

5.5

유압

Mpa

4-8

4-8

4-8

4-8

4-8

절단 날 설치됨

PC

4

4

4

4

4

치수

Mm

5200*2250*1800

5900*2250*1800

5200*2600*1800

5900*2600*1800

7900*2600*1800
