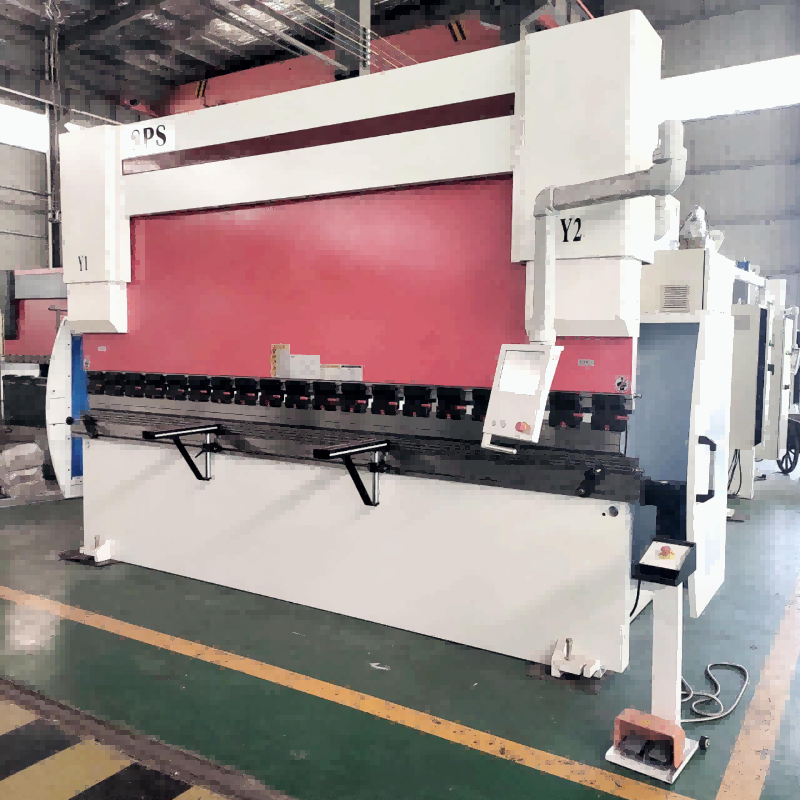

PSA CNC-pressbroms Röd och Vit ct12 500T6000

PSA CNC-pressbroms Röd och Vit ct12 500T6000

SPS ® PSA-serien CNC-broms adopterar det internationellt avancerade elektro-hydrauliska proportionella synkroniseringskontrollsystemet, med två gratingskala installerade på den C-formade ramen.

Översikt
Relaterade produkter

SPS ® PSA Serie CNC Tryck på broms använder det internationellt avancerade elektro-hydrauliska proportionella synkrona styrsystemet, med två rutnätsskalor monterade på C-formad ram. Rutnätsskalorna, CybTouch 12PS CNC-systemet och proportionell ventil bildar en stängd-lopp servo-styrsystem för att noggrant kontrollera hastigheten och positionen av glidaren.

PSA-seriens CNC-pressbroms drivs huvudsakligen av en hydraulcylinder som driver släden för att röra formen upp och ner. Maskinen har en helstrukturerad konstruktion och ramen är svetsad, vilket gör den lätt att tillverka och installera.

Standardkomponenter

● 12" CybTouch CT12-kontrollenhet	● Taiwan HIWIN Kulskruv och Linjärguide
● Y1, Y2, X, R och V Krökningskontroll	● Tyskland EMB Rörkoppling
● Tyskland Siemens Huvudmotor	● Flyttbara stoppfingrar på dubbel linjär guide
● Tyskland Bosch-Rexroth Proportionalventil	● Japan NOK Tätningar
● Frankrike Schneider Elektronik	● Korea Fotpedal med Nödstoppknapp
● USA First/Sunny Olje Pump	● Snabb och Enkel Verktygsbyten System
● Spanien Fagor Grateregler	● SPS Group Hög Precision Stans och Stansverktyg
● Estun Servomotor och Drivare	● Sid- och Bakre Säkerhetsstängsel

FEA & Spänningsanalys

CAE-programvaran SOLIDWORKS används för att säkerställa rimlig ramdeformation och hög styrka. Slidern är glödgad som en helhet och bearbetad som en helhet med hög precision, vilket kan säkerställa stabil precision under lång tid.

图片 2.png 图片 1.png

CybTouch 12 Kontrollenhet

12" färg grafisk TFT-skärm

Enkla sidor, tydlig visning, stora knappar.

Kröningskontroll

Verktygs-/material-/produktbibliotek

USB-minne gränssnitt

Offline 2D-programvara tillgänglig

Öppen för alla operatörer tack vare den enkla och intuitiva programmeringen med full pekskärm

图片 3.png

SPS® Automatisk Kröningsbord

Arbetsbänken är utrustad med en avvikelsekompenseringsmekanism för att kompensera för deformationen av arbetsbänken. Justeringsmetoden innebär främst att användaren matar in ett värde till CNC-systemet baserat på det faktiska vinkelfelet hos det bearbetade arbetstycket, och CNC-systemet justerar automatiskt kompenseringen.

图片 4.png

SPS® 2 Axlar Bakmått--X+R

Den är standardutrustad med CNC X-axel och R-axel. X-axelns slaglängd är 0–600 mm. Det finns 3 stycken stopp på stoppbalken, varav två kan manuellt förflyttas åt vänster, och den har en manuell finjusteringsstruktur. Bakre stoppbalken är glödgad och lämplig för bearbetning i portalbearbetningscenter, med god stabilitet och hög precision.

Valfria komponenter

● DA53TX 2D Programmering

● Estun Servohuvudmotor

● Italiensk DSP Laser Protection

● Automatisk böjningsföljare Stödjer

● Bockningsvinkel Mätning

● CE Ekonomisk Ljusgardin

● Högprecisions Multi-V Die

● WILA Hydrauliskt Klämningssystem

● WILA Verktygs- och Arbetsbordsystem

● DA53T, DA58T, DA66T, DA66S, DA69T, CT8, CT15

Tekniska parametrar

Modell	Bockningstryck	Bockningslängd	Poloavstånd	Halsdjup	Glidslag	Max Öppningshöjd	Bakgauge Rörelse	Huvudmotor	Dimension
Modell	KN	Mm	Mm	Mm	Mm	Mm	Mm	KW	Mm
PSA-63T2500	630	2500	2000	350	150	320	600	5.5	270013402000
PSA-80T2500	800	2500	2000	350	150	460	600	5.5	280014502450
PSA-110T3200	1100	3200	2700	400	200	480	600	7.5	380018002650
PSA-110T4000	1100	4000	3500	400	200	480	600	11	460018002650
PSA-130T3200	1300	3200	2700	400	200	480	600	11	380018002700
PSA-130T4000	1300	4000	3500	400	200	480	600	11	460018002700
PSA-170T3200	1700	3200	2700	450	200	480	600	15	380020502800
PSA-170T4000	1700	4000	3500	450	200	480	600	15	460020502800
PSA-220T3200	2200	3200	2700	450	200	480	600	18.5	380021002900
PSA-220T4000	2200	4000	3500	450	200	480	600	18.5	460021002900
PSA-220T5000	2200	5000	3900	450	200	540	600	18.5	560021002900
PSA-250T3200	2500	3200	2700	450	250	540	600	18.5	350022002900
PSA-250T4000	2500	4000	3500	450	250	540	600	22	430022002900
PSA-250T5000	2500	6000	4900	450	250	540	600	22	540022003100
PSA-320T3200	3200	3200	2700	500	250	570	600	22	350022003200
PSA-320T4000	3200	4000	3500	500	250	570	600	22	430025003400
PSA-320T5000	3200	5000	3900	500	250	570	600	22	540025003400
PSA-400T3200	4000	3200	2700	500	300	570	600	30	350027003500
PSA-400T4000	4000	4000	3500	500	300	610	600	30	430027003500
PSA-400T5000	4000	5000	3900	500	300	610	600	30	540027003500
PSA-500T4000	5000	4000	3500	500	320	610	600	37	430027003500
PSA-500T5000	5000	5000	3900	500	320	610	600	37	540027003500
PSA-500T6000	5000	6000	4900	500	320	610	600	37	640027003600
PSA-600T5000	6000	5000	3900	500	320	610	600	45	540033003900
PSA-600T6000	6000	6000	4900	500	320	610	600	45	640033003900
