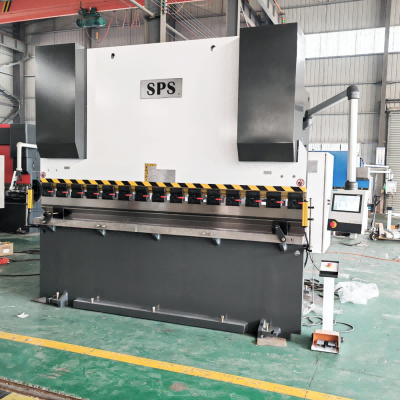

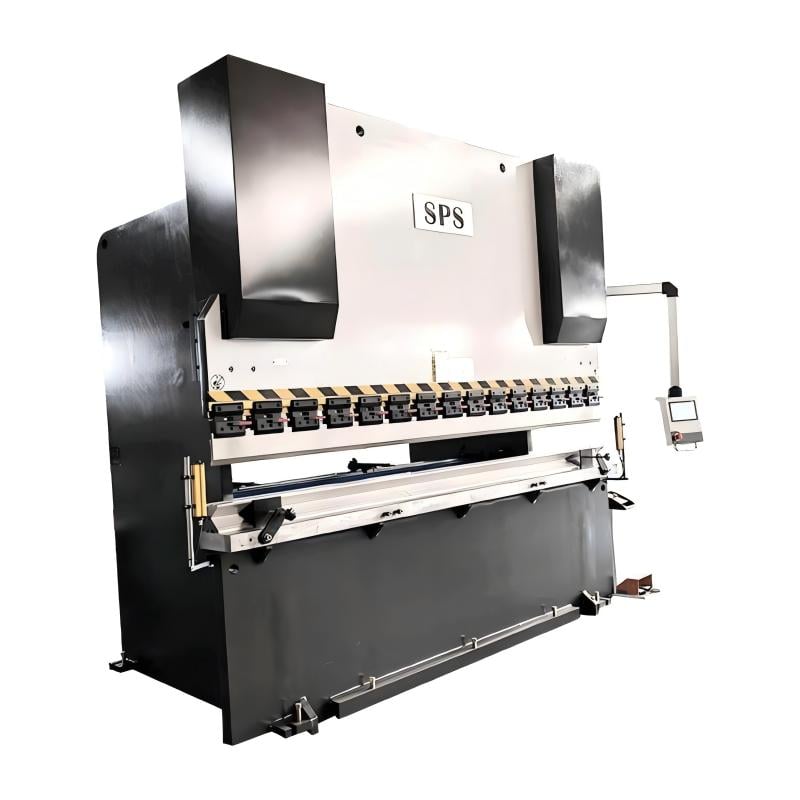

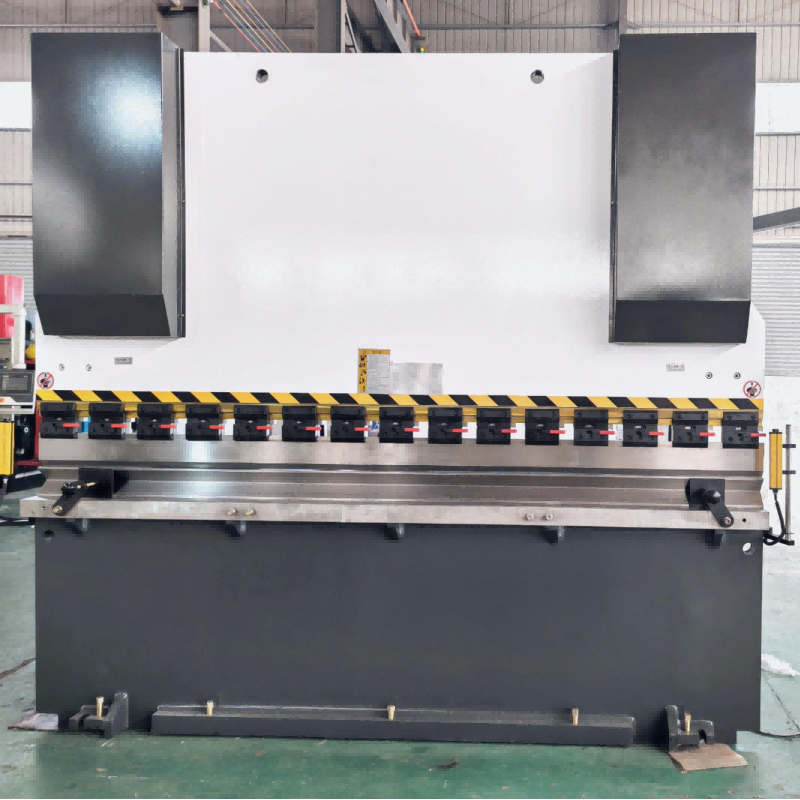

PSN ماكينة ثني NC E310P
SPS ® PSN آلة ضغط الفرامل NC هي معدات عامة لثني صفائح المعادن المختلفة، بينما يتم تجهيزها بأدوات ثني مختلفة، يمكن أن تتحول إلى قطع عمل مختلفة.
- نظرة عامة
- المنتجات ذات الصلة
آلة ثني سبيكة SPS ® PSN ذات العارضة الالتوائية هي معدات عامة لثني أنواع مختلفة من الصاج المعدني، بينما عند تجهيزها بأدوات ثني مختلفة، يمكنها طي قطع مختلفة. آلات ثني السائل SPS E310P تُستخدم على نطاق واسع في صناعة السفن، السيارات، المركبات، الآلات التعدينية، النفط، الكهرباء وغيرها من الصناعات.
تُدار ماكينة ثني الهيدروليك SPS ® NC بشكل أساسي بواسطة اسطوانتين هيدروليكيتين لتحريك المنصة المتحركة صعودًا وهبوطًا. يمتلك الجهاز هيكلًا متكاملًا ومُلحومًا، مما يجعله سهل الصنع والتثبيت. يتمتع الجهاز بأكمله بمرونة جيدة وقوة عالية.
المكونات القياسية
● وحدة التحكم E310P |
● برغي كروي وموصل خطي من تايوان HIWIN |
● محورين قياسيين Y و X |
● موصل أنابيب ألماني EMB |
● محرك رئيسي ألماني Siemens |
● أصابع توقف قابلة للتحريك على موصل خطي مزدوج |
● صمام هيدروليكي ألماني Rexroth |
● أختام يابانية NOK |
● كهربائيات فرنسية Schneider |
● دواسة قدم كورية مع زر إيقاف الطوارئ |
● مضخة زيت أمريكية First/Sunny |

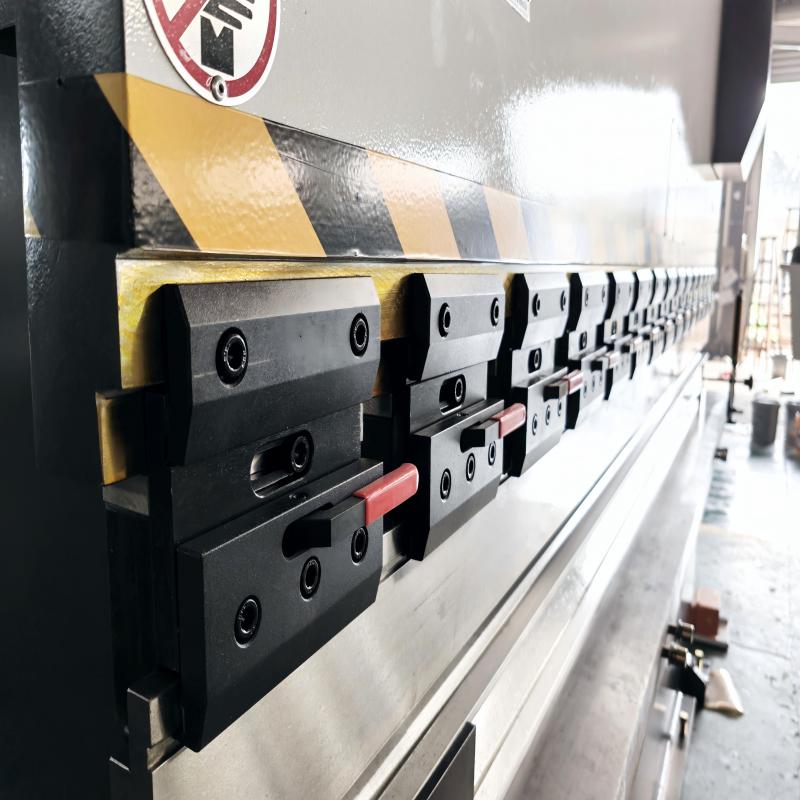

● نظام تغيير أدوات سريع وسهل |
● محرك سيرفو EasyCat ووحدة التحكم |
● مجموعة SPS لقضبان ومواتير عالية الدقة |
هيكل شريط التورسين
SPS قوة الشقوق شريط الالتواء

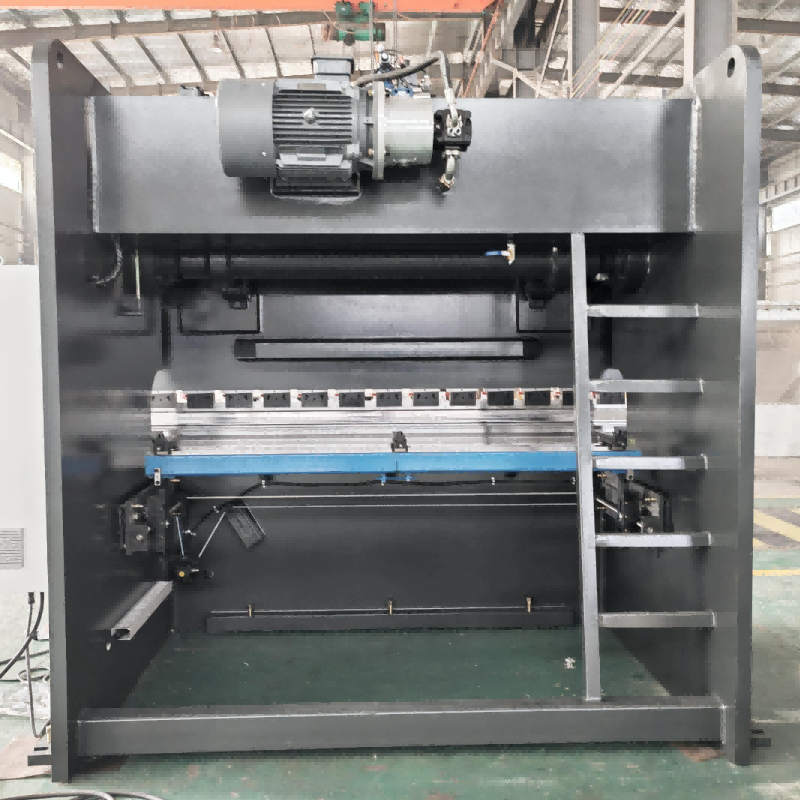

محرك Siemens الرئيسي
مستوى الكفاءة العالية يقلل من استهلاك الطاقة ويوفر التكاليف للمستخدم.
صمام ريكروث
يمكن أن يضمن النظام الهيدروليكي الشهير الاستقرار وتعزيز إلى حد كبير موثوقية الآلة
إصبع وقف مقياس الخلف
إصبع توقف قابل للحركة على سكة توجيه خطية مزدوجة.
تحليل العناصر المحدودة والضغط
تم استخدام برنامج CAE SOLIDWORKS لضمان تشوه إطار معقول وقوة عالية. يتم معالجة المنزلق ككل ومعالجته ككل بدقة عالية، مما يمكن أن يضمن دقة مستقرة لفترة طويلة.

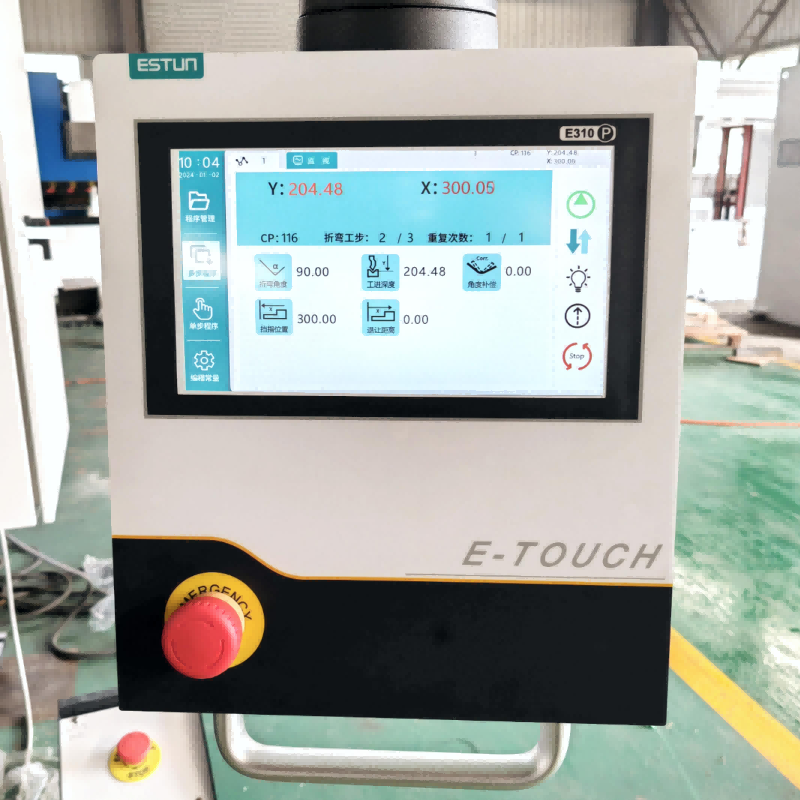

وحدة التحكم E310P
ما يصل إلى 3 + 1 محور (Y، X، R و V التوج)
شاشة لمسة ملونة بعمق 10'
برمجة الزاوية، نظام حساب عمق تلقائي
تحكم الموقع على محور X و Y
220 برنامج، 24 خطوة لكل برنامج
الإنجليزية/الصينية
هيكل عمود التواء SPS®
SPS ® NC هيدروليكي مكابح الضغط مُجهَّز بالهيكل الميكانيكي للعمود الالتوائي المقوى، مما يضمن استقرار الجهاز ومتانته بعد الاستخدام طويل الأمد. يستخدم مرممات مغناطيسية عالية الدقة لتوفير توجيه دقيق وموثوق.
مقياس خلفي لمكبس SPS® NC
مقياس خلفي لمكبس التواء PSA يتم تجميعه بواسطة برغي كروي، سكة توجيه خطية، وإصبع توقف متحرك.
نطاق حركة المحور X هو 0-600 مم. هناك 3 قطع من المصدات على شعاع المصد، يمكن تحريك اثنين منها يدويًا إلى اليسار واليمين لإيقاف المادة وفقًا لعرض المادة المختلفة، ولديها هيكل ضبط دقيق يدوي. شعاع المصد الخلفي تم معالجته بالتسخين ومناسب لمعالجة مركز المعالجة الجسرية، مع استقرار جيد ودقة عالية.
المكونات الاختيارية
|
● TP10S جهاز تحكم CNC ● محرك سيرفو للقياس الخلفي ● حماية ليزر إيطالية DSP ● طاولة ميكانيكية تلقائية للتقوس ● قياس زاوية الانحناء |
● ستارة ضوئية اقتصادية CE ● دقة عالية متعددة V ● نظام تثبيت هيدروليكي WILA ● نظام أدوات وطاولة عمل WILA ● متابع ثني تلقائي الدعم |
