PSN NC प्रेस बेक E310P

SPS ® PSN टॉर्शन बार NC प्रेस ब्रेक मशीन विभिन्न धातु चादरों को बेंड करने के लिए सामान्य उपकरण है, जबकि विभिन्न बेंडिंग उपकरणों के साथ लगाए जाने पर, यह विभिन्न कार्यपट्टियों में फ़ोल्ड हो सकती है। SPS हाइड्रॉलिक प्रेस ब्रेक E310P जहाज बनाने, ऑटोमोबाइल, वाहन, खनिज यंत्र, पेट्रोलियम, बिजली और अन्य उद्योगों में व्यापक रूप से उपयोग में लाए जाते हैं।

SPS ® NC हाइड्रोलिक प्रेस ब्रेक मुख्य रूप से 2 हाइड्रोलिक सिलेंडर द्वारा चालित होता है, जो स्लाइडर को मॉल्ड को ऊपर-नीचे खिसकने के लिए चलाता है। इस मशीन में एक एकीकृत संरचना है और फ्रेम वेल्ड किया गया है, जिससे इसे बनाना और इनस्टॉल करना आसान है। पूरी मशीन में अच्छी कठोरता और उच्च ताकत है।

मानक घटक

टोरसिन बार संरचना

एसपीएस मजबूत मोड़ पट्टी स्ट्रक्चर

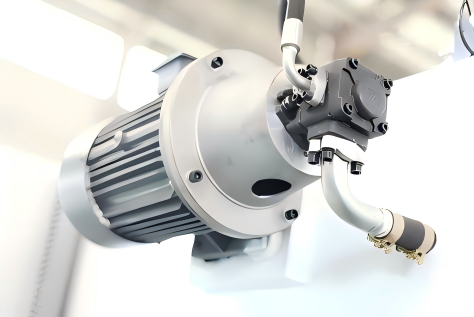

सिमेन्स मुख्य मोटर

उच्च दक्षता स्तर ऊर्जा खपत को कम करता है और उपयोगकर्ता के लिए लागत बचाता है।

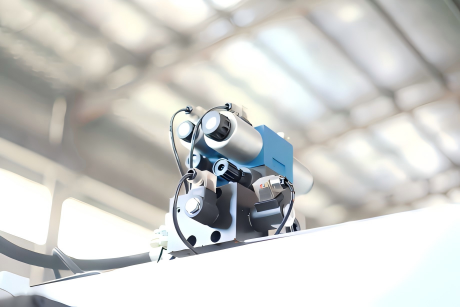

रेक्स्रोथ वाल्व

प्रसिद्ध हाइड्रोलिक प्रणाली स्थिरता सुनिश्चित कर सकते हैं और अत्यधिक मशीन की विश्वसनीयता में वृद्धि

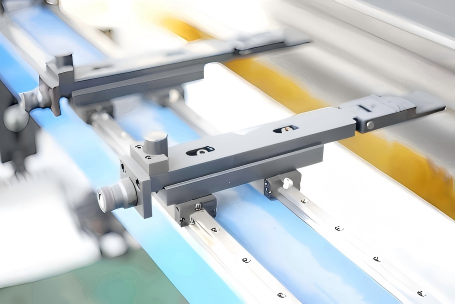

बैकगेज स्टॉप फिंगर्स

डबल लीनियर गाइड रेल पर चलने वाला स्टॉप फिंगर।

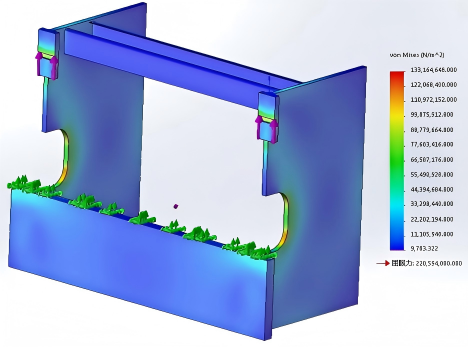

FEA और तनाव विश्लेषण

CAE सॉफ़्टवेयर SOLIDWORKS का उपयोग यह सुनिश्चित करने के लिए किया गया है कि फ्रेम का विरूपण उचित हो और ताकत उच्च हो। स्लाइडर को समग्र रूप से एनिल किया गया है और उच्च सटीकता के साथ समग्र रूप से संसाधित किया गया है, जो लंबे समय तक स्थिर सटीकता सुनिश्चित कर सकता है।

E310P नियंत्रण इकाई

3+1 अक्षों तक (Y, X, R और V मुकुट)

10' रंगीन टच स्क्रीन

कोण प्रोग्रामिंग, प्रणाली स्वचालित गहराई का गणना

एक्स और वाई अक्ष स्थिति नियंत्रण

220 कार्यक्रम, प्रति कार्यक्रम 24 चरण

अंग्रेज़ी/चीनी

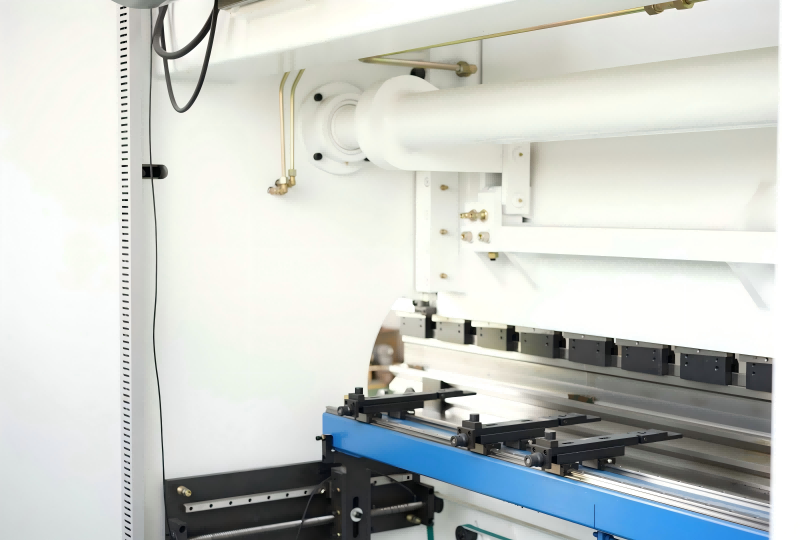

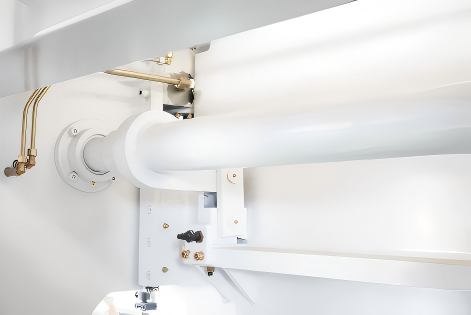

SPS® टॉर्सिन बार संरचना

SPS ® NC हाइड्रोलिक प्रेस ब्रेक मजबूत ट्विस्ट शाफ्ट मेकेनिकल स्ट्रक्चर से युक्त किया गया है, जो यह सुनिश्चित करता है कि मशीन लंबे समय तक के उपयोग के बाद भी स्थिर और अधिक समय तक काम करती है। इसमें उच्च सटीकता वाले मैग्नेटिक एनकोडर्स का उपयोग किया जाता है जिससे विश्वसनीय और सटीक स्थिति निर्धारण होता है।

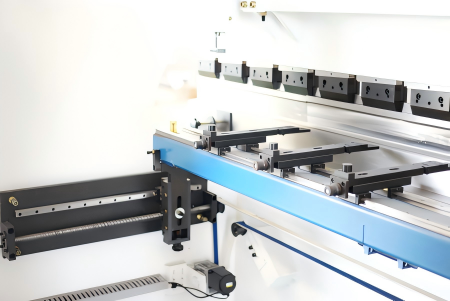

SPS® NC प्रेस ब्रेक बैकगेज

PSA टॉर्शन बार प्रेस ब्रेक बैकगेज को बॉल स्क्रू, लीनियर गाइड रेल, और मूवेबल स्टॉपर फिंगर द्वारा असेंबल किया गया है।

X-धुरी यात्रा 0-600 मिमी है। स्टॉपर बीम पर 3 पीसी स्टॉपर हैं, जिनमें से दो को सामग्री की विभिन्न चौड़ाई के अनुसार बाईं और दाईं ओर मैन्युअल रूप से स्थानांतरित किया जा सकता है, और इसमें एक मैन्युअल फाइन-ट्यूनिंग संरचना है। पीछे का स्टॉपर बीम एनिल्ड है और गैन्ट्री प्रोसेसिंग सेंटर प्रोसेसिंग के लिए उपयुक्त है, जिसमें अच्छी स्थिरता और उच्च सटीकता है।

वैकल्पिक घटक
