PSA Mesin Press Brake CNC DA66T6+1 Gray Egress

PSA Mesin Press Brake CNC DA66T6+1 Gray Egress

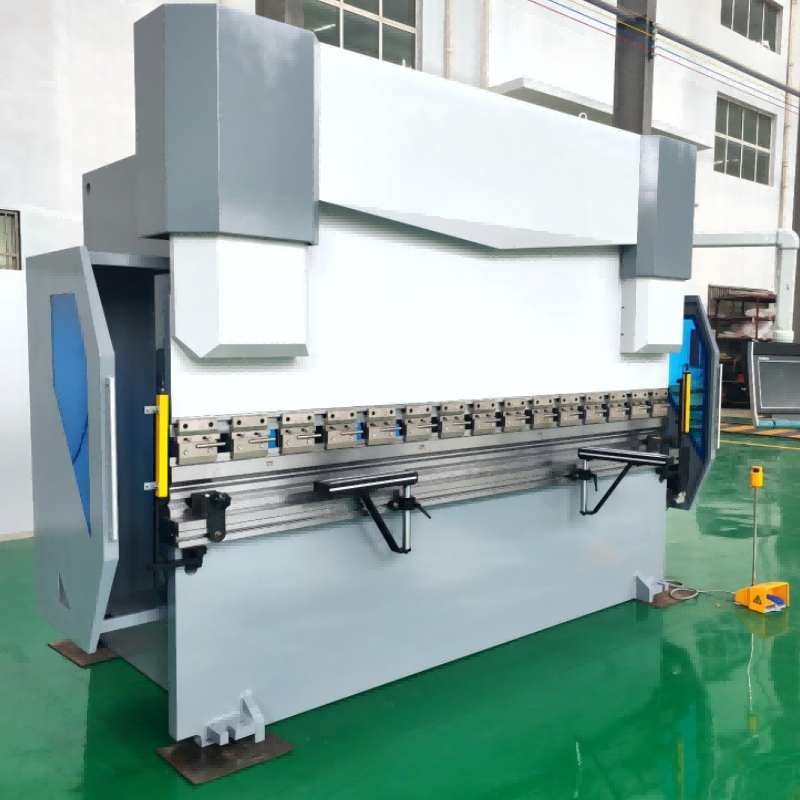

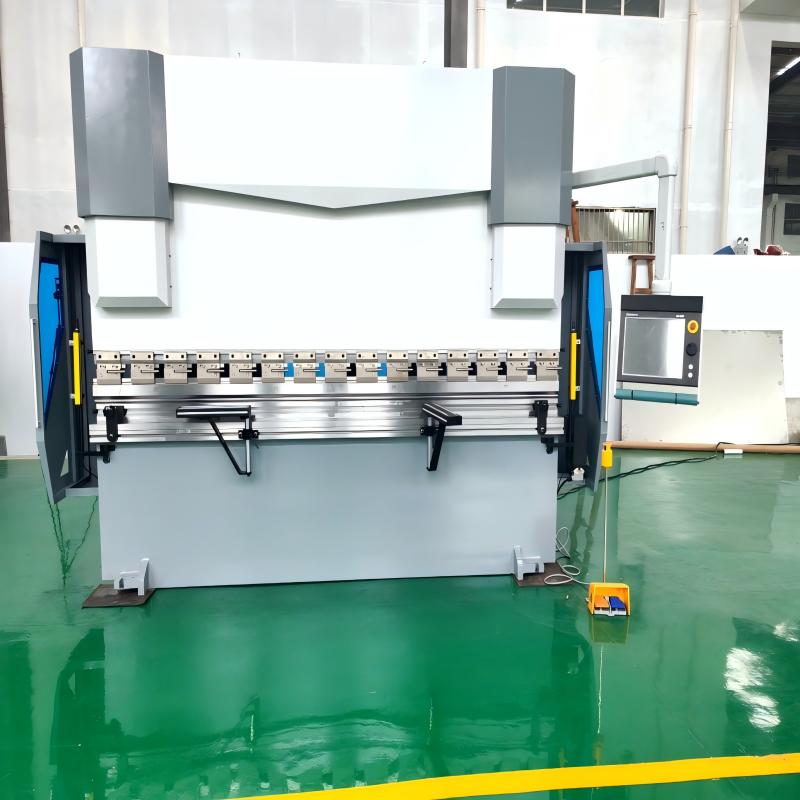

SPS ® PSA Series CNC Press Brake mengadopsi sistem kontrol sinkron proporsional elektro-hidraulik yang maju secara internasional, dengan dua pengukur gratings yang dipasang pada rangka berbentuk C.

Gambaran Umum
Produk Terkait

SPS ® PSA Series CNC Tekan rem mengadopsi sistem kontrol sinkron elektro-hidraulik proporsional yang canggih secara internasional, dengan dua penggaris kisi yang dipasang pada rangka berbentuk C. Penggaris kisi, sistem CNC Delem DA66T6, dan katup proporsional Germany Rexroth membentuk sistem kontrol servo loop-tertutup untuk secara akurat mengendalikan kecepatan dan posisi peluncur.

PSA Series CNC Press Brake terutama digerakkan oleh silinder hidrolik untuk menggerakkan slider naik dan turun. Mesin ini memiliki struktur integral dan rangka yang dilas, yang mudah untuk diproduksi dan dipasang, dan seluruh mesin memiliki kekakuan yang baik dan kekuatan tinggi.

Komponen Standar

● l15" Unit Kontrol Delem DA58T	● Sekrup Bola dan Rel Panduan Linier HIWIN Taiwan
● Y1, Y2, X, R dan V Crowning	● Konektor Pipa EMB Jerman
● Motor Utama Siemens Jerman	● 3 Pcs Stop Fingers pada Rel Panduan Linear Ganda
● Katup Proporsional Bosch-Rexroth Jerman	● Segel NOK Jepang
● Schneider Electrics Prancis	● Pedal Kaki Korea dengan Tombol Darurat
● Pompa Minyak First/Sunny AS	● Sistem Perubahan Alat yang Cepat dan Mudah
● Penggaris Grating Fagor Spanyol	● Punch dan Die Presisi Tinggi SPS Group

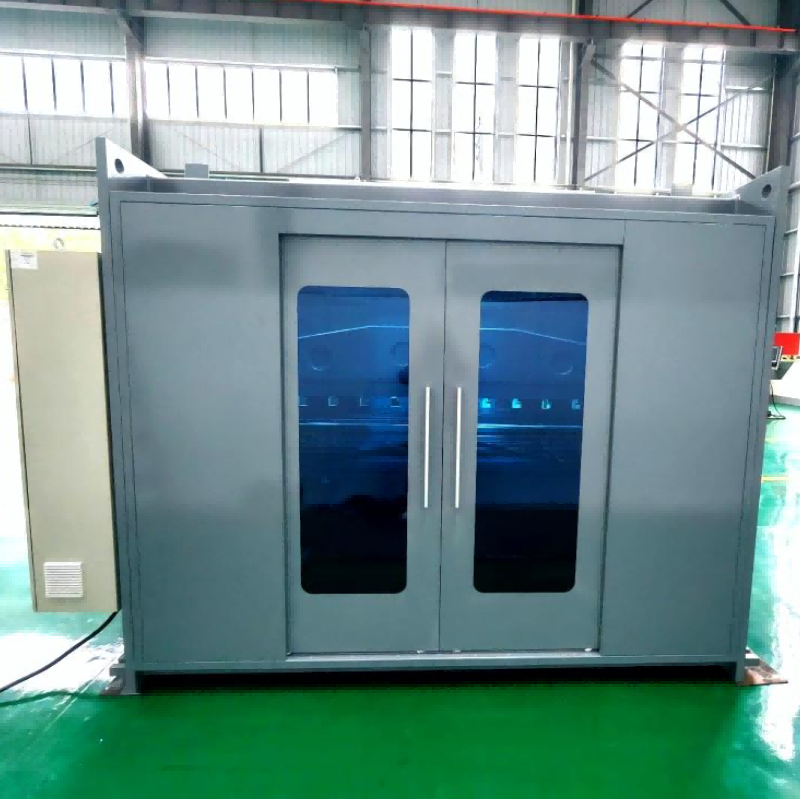

● Motor Servo dan Driver Estun	● Pagar Keamanan Samping dan Belakang

图片 1.png

Kedalaman tenggorokan

Desain bingkai tipe C unik SPS

图片 2.png

Motor Utama Siemens

Motor utama Siemens asli Jerman, motor servo utama adalah opsional.

图片 3.png

Katup Bosch Rexroth

Katup sinkron proporsional asli Jerman

图片 4.png

Penggaris Grating

Penggaris grating Fagor Prancis

图片 5.png

FEA & Analisis Tekanan

Perangkat lunak CAE SOLIDWORKS digunakan untuk memastikan deformasi frame yang wajar dan kekuatan tinggi. Slider dipanaskan secara keseluruhan dan diproses secara keseluruhan dengan presisi tinggi, yang dapat memastikan presisi yang stabil untuk waktu yang lama.

图片 6.png

Unit Kontrol Delem DA66S

navigasi sentuh "Hot-key"

tFT warna resolusi tinggi 15"

Hingga 4 sumbu (Y1, Y2 + 2 sumbu tambahan)

Kontrol pemuncak

Perpustakaan alat / material / produk

Kontrol servo dan inverter frekuensi

TandemLink (opsi)

Antarmuka stik memori USB

Perangkat lunak offline Profile-58TL

图片 7.png

Meja Pemuncak Otomatis SPS®

Meja kerja dilengkapi dengan mekanisme kompensasi defleksi untuk mengkompensasi deformasi meja kerja dan slider untuk memastikan akurasi benda kerja. Metode penyesuaian terutama untuk pengguna memasukkan nilai ke sistem CNC berdasarkan kesalahan sudut aktual dari benda kerja yang sedang diproses, dan sistem CNC akan secara otomatis menyesuaikan kompensasi.

图片 8.png

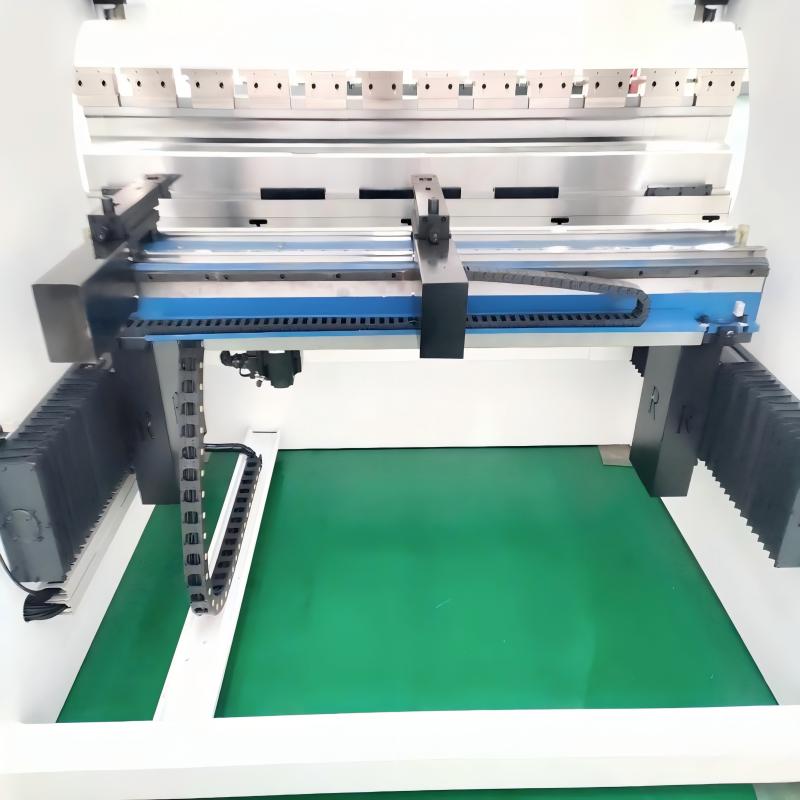

SPS® 2 Sumbu Backgauge--X+R

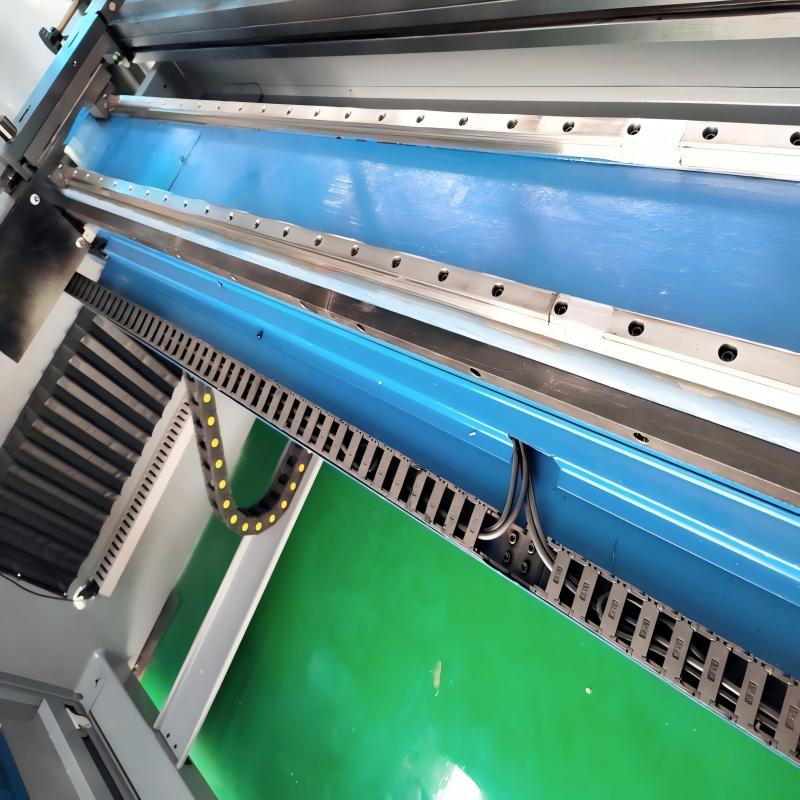

Backgauge Press Brake CNC PSA dirakit dengan sekrup bola, rel panduan linier, dan jari stopper yang dapat disesuaikan.

Ini dilengkapi dengan sumbu X CNC dan sumbu R sebagai standar. Jarak perjalanan sumbu X adalah 0-600mm. Terdapat 3 pcs penyangga pada balok penyangga, dua di antaranya dapat dipindahkan secara manual ke kiri dan kanan untuk menghentikan material sesuai dengan lebar material yang berbeda, dan memiliki struktur penyetelan halus manual. Balok penyangga belakang telah diannealing dan cocok untuk pemrosesan pusat pengolahan gantry, dengan stabilitas yang baik dan presisi tinggi.

Komponen Opsional

● Pemrograman 2D DA66T

● Motor Utama Servo Estun

● Perlindungan Laser DSP Italia

● Pengikut Pelengkungan Otomatis Dukungan

● Pengukuran Sudut Pembengkokan

● Tirai Cahaya Ekonomi CE

● Die V Multi Presisi Tinggi

● Sistem Penjepit Hidrolik WILA

● Sistem Peralatan dan Meja Kerja WILA

● DA53Tx, DA58Tx, DA66T, DA66S, DA69T, CT8, CT12, CT15

图片 9.png

Motor Utama Servo

Anda dapat memilih motor servo Estun atau Innovance sebagai pengganti motor Siemens.

图片 10.png

Perlindungan Laser DSP

Standar Eropa CE, tingkat perlindungan IP65, tingkat keselamatan mencapai CAT.4 dan SIL3

Pengendali CNC

SPS menawarkan sistem kontrol lengkap dari Delem, Cybelec, Esa, dan pengendali lainnya sesuai preferensi Anda.

图片 11.png

Penjepit Cepat yang Mudah

Kami memasok Wila, Amada dan Double Side Fast Claming System.

Parameter Teknis

Model	Tekanan Pembengkokan	Panjang Pembengkokan	Jarak Polo	Kedalaman tenggorokan	Langkah Seluncur	Tinggi Buka Maksimal	Perjalanan Backgauge	Motor utama	Dimensi
Model	KN	Mm	Mm	Mm	Mm	Mm	Mm	KW	Mm
PSA-63T2500	630	2500	2000	350	150	320	600	5.5	270013402000
PSA-80T2500	800	2500	2000	350	150	460	600	5.5	280014502450
PSA-110T3200	1100	3200	2700	400	200	480	600	7.5	380018002650
PSA-110T4000	1100	4000	3500	400	200	480	600	11	460018002650
PSA-130T3200	1300	3200	2700	400	200	480	600	11	380018002700
PSA-130T4000	1300	4000	3500	400	200	480	600	11	460018002700
PSA-170T3200	1700	3200	2700	450	200	480	600	15	380020502800
PSA-170T4000	1700	4000	3500	450	200	480	600	15	460020502800
PSA-220T3200	2200	3200	2700	450	200	480	600	18.5	380021002900
PSA-220T4000	2200	4000	3500	450	200	480	600	18.5	460021002900
PSA-220T5000	2200	5000	3900	450	200	540	600	18.5	560021002900
PSA-250T3200	2500	3200	2700	450	250	540	600	18.5	350022002900
PSA-250T4000	2500	4000	3500	450	250	540	600	22	430022002900
PSA-250T5000	2500	6000	4900	450	250	540	600	22	540022003100
PSA-320T3200	3200	3200	2700	500	250	570	600	22	350022003200
PSA-320T4000	3200	4000	3500	500	250	570	600	22	430025003400
PSA-320T5000	3200	5000	3900	500	250	570	600	22	540025003400
PSA-400T3200	4000	3200	2700	500	300	570	600	30	350027003500
PSA-400T4000	4000	4000	3500	500	300	610	600	30	430027003500
PSA-400T5000	4000	5000	3900	500	300	610	600	30	540027003500
PSA-500T4000	5000	4000	3500	500	320	610	600	37	430027003500
PSA-500T5000	5000	5000	3900	500	320	610	600	37	540027003500
PSA-500T6000	5000	6000	4900	500	320	610	600	37	640027003600
PSA-600T5000	6000	5000	3900	500	320	610	600	45	540033003900
PSA-600T6000	6000	6000	4900	500	320	610	600	45	640033003900
