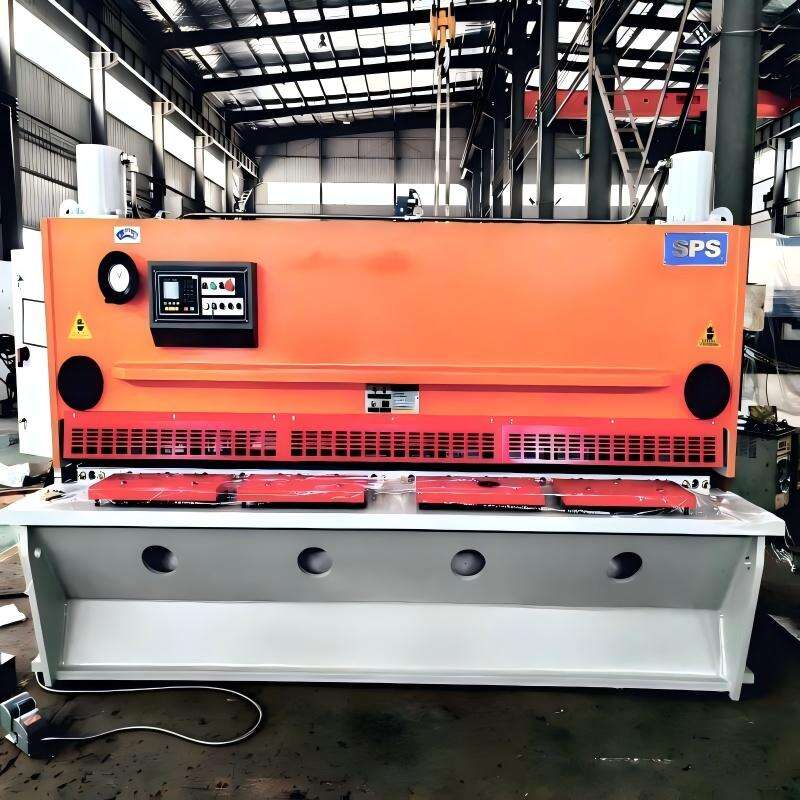

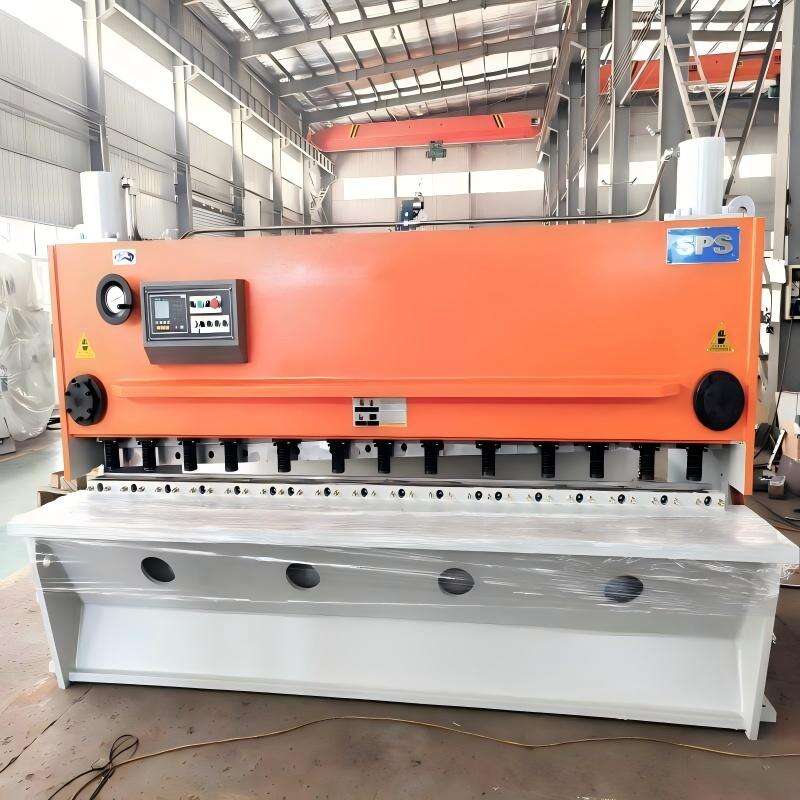

Cesoia a ghigliottina QC11K 6x3200

La macchina da taglio a ghigliottina SPS ® è realizzata in acciaio saldato e trattata termicamente per eliminare le tensioni interne. È un comune attrezzatura per la lavorazione dei metalli principalmente utilizzata per tagliare lamiere metalliche di diverse spessori nella lunghezza richiesta.

Panoramica
Prodotti correlati

La macchina per taglio a ghigliottina SPS® è realizzata in acciaio saldato e sottoposta a trattamento termico per eliminare le tensioni interne. È un'attrezzatura comune per la lavorazione dei metalli, utilizzata principalmente per tagliare lamiere di diverso spessore alla lunghezza richiesta. La macchina per taglio a ghigliottina SPS adotta una guida a rulli con supporto a tre punti per eliminare il gioco del cuscinetto e garantire la qualità del taglio e il gioco del bordo della lama. Quando si tagliano lamiere sottili, la qualità del taglio può essere ulteriormente migliorata; quando si tagliano lamiere spesse, può essere aumentato lo spessore della lamiera tagliata. Quando si tagliano strisce strette, il vantaggio della funzione di angolo di taglio regolabile è ancora più evidente: un angolo di taglio più ridotto permette di ridurre la deformazione della striscia.

Componenti Standard

● Unità di controllo Estun E21S

● Vite a sfera e guida lineare HIWIN di Taiwan

● Motore principale Siemens della Germania

● Connettore per tubi EMB della Germania

● Valvola idraulica Rexroth della Germania

● Recinzione di sicurezza posteriore

● Pompa per olio First/Sunny degli USA

● Pedale con pulsante di emergenza della Corea

● Taiwan Schihlin Inverter

● SPS Gruppo lame superiori e inferiori

Unità di controllo Estun E21S

Sistema CNC speciale per la macchina da taglio, visualizzazione in tempo reale della posizione del calibro posteriore, funzione di conteggio del taglio, visualizzazione in tempo reale della quantità di taglio.

● Controllo del movimento del retroguida

● Controllo del motore AC o inverter

● 40 programmi memorizzati, 25 passaggi per programma

● Backup/restore dei parametri con un tasto

Cutting Blade Gap.png

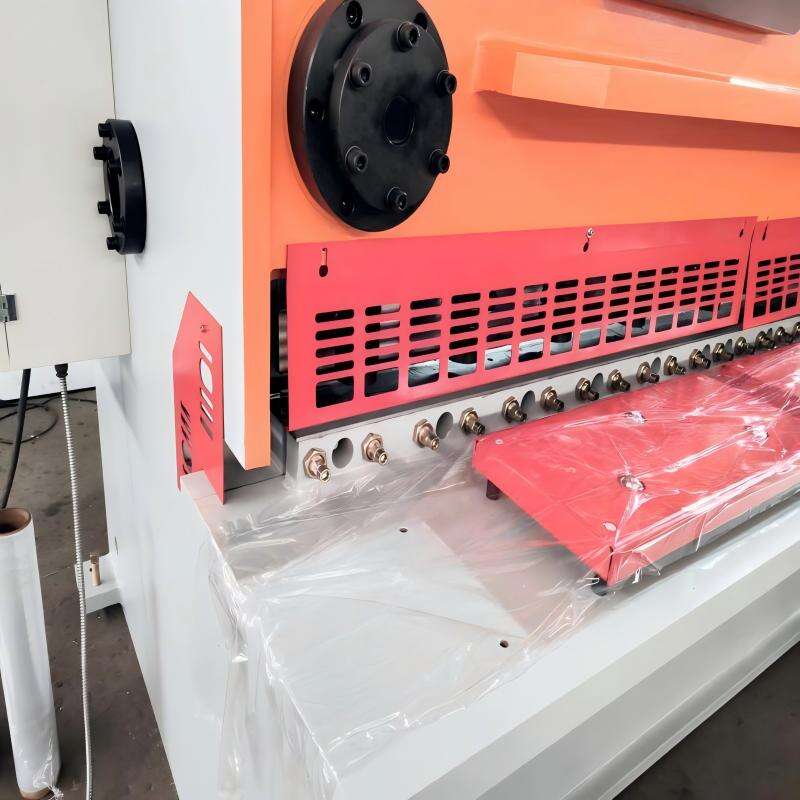

Taglio della spaccatura della lama

L'apertura della lama è regolata con una ruota a mano, che è veloce, precisa e conveniente.

Un'apposita spaziatura tra le lame consentirà di ottenere un effetto di taglio soddisfacente. La macchina utensile è dotata di un meccanismo di regolazione rapida del gap della lama per soddisfare le esigenze di taglio di diversi spessori e materiali di piastra. L'apertura della lama può essere regolata ruotando il volante.

Backgauge Linear guide rail and ball screw.png

Retrogioco: rotaia lineare di guida e vite a sfera

Il tappo posteriore è controllato da una vite a sfera e da una rotaia lineare di guida, che garantisce la precisione del posizionamento della macchina.

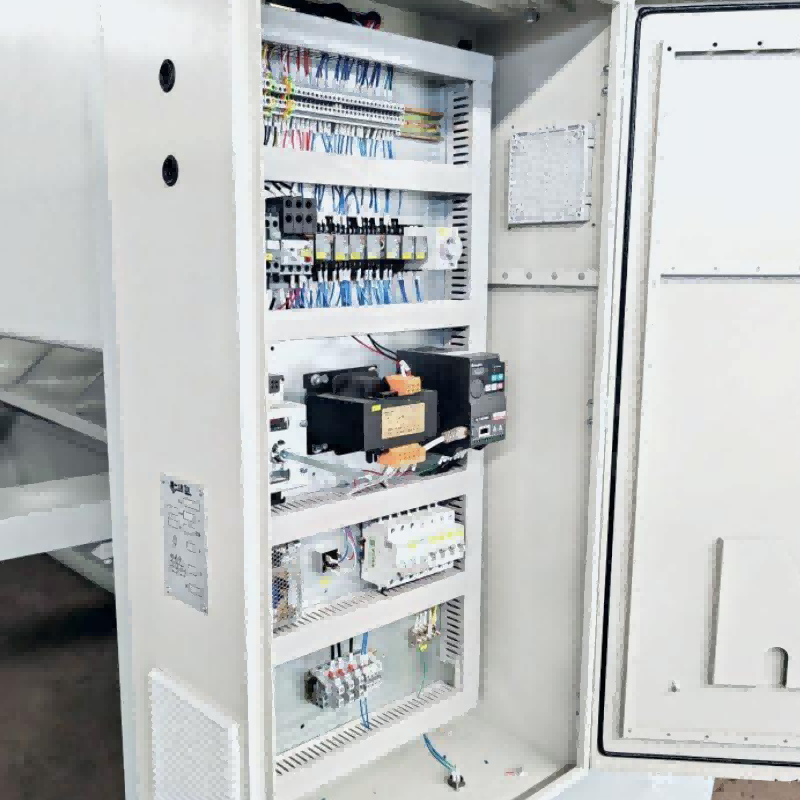

Armadio elettrico

I quadri elettrici di supporto della società Estun sono standardizzati e installati secondo gli standard DIN e ISO. Utilizzano i noti apparecchi elettrici francesi Schneider, che sono sicuri e affidabili, e facili da ottenere accessori e sostituire. Centro di lavorazione a portale, con buona stabilità e alta precisione.
