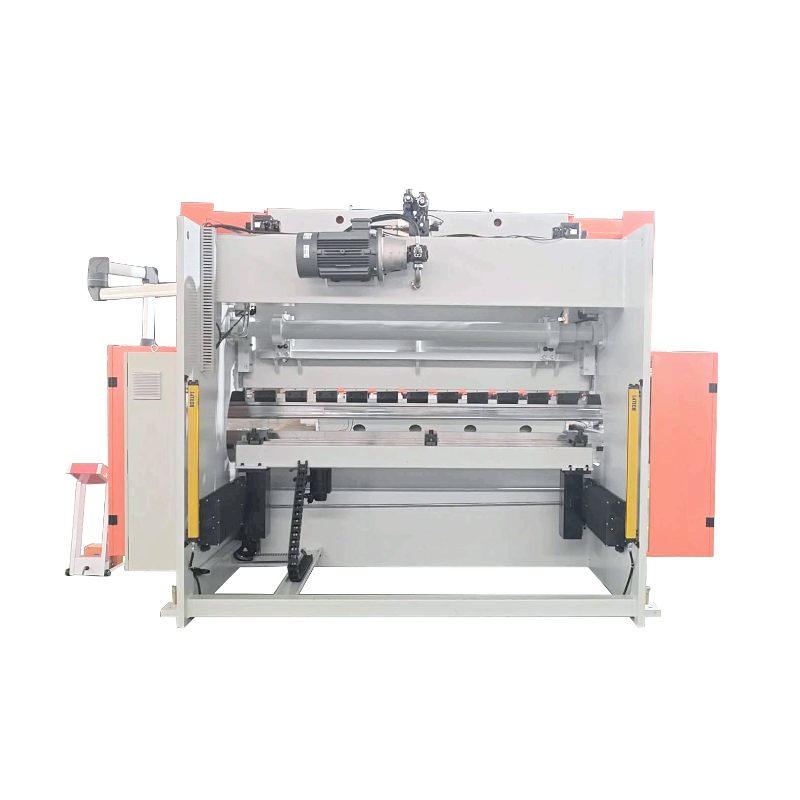

PSN ماكينة ثني NC TP10

SPS ® PSN آلة ضغط الفرامل NC هي معدات عامة لثني صفائح المعادن المختلفة، بينما يتم تجهيزها بأدوات ثني مختلفة، يمكن أن تتحول إلى قطع عمل مختلفة.

نظرة عامة
المنتجات ذات الصلة

جهاز ثني SPS ® PSN Torsion Bar NC هو معدات عامة لثني مختلف ألواح المعدن، ومع استخدام أدوات ثني مختلفة، يمكن ثنيها إلى قطع عمل مختلفة. تُستخدم ماكينات ثني الهيدروليك SPS TP10 على نطاق واسع في صناعات السفن، السيارات، المركبات، الآلات التعدينية، النفط، الكهرباء وغيرها.

تُدار ماكينة ثني الهيدروليك SPS ® NC بشكل أساسي بواسطة اسطوانتين هيدروليكيتين لتحريك المنصة المتحركة صعودًا وهبوطًا. يمتلك الجهاز هيكلًا متكاملًا ومُلحومًا، مما يجعله سهل الصنع والتثبيت. يتمتع الجهاز بأكمله بمرونة جيدة وقوة عالية.

المكونات القياسية

● وحدة تحكم P10S	● برغي كروي وموصل خطي من تايوان HIWIN
● محورين قياسيين Y و X	● موصل أنابيب ألماني EMB
● محرك رئيسي ألماني Siemens	● أصابع توقف قابلة للتحريك على موصل خطي مزدوج
● صمام هيدروليكي ألماني Rexroth	● أختام يابانية NOK
● كهربائيات فرنسية Schneider	● دواسة قدم كورية مع زر إيقاف الطوارئ
● مضخة زيت أمريكية First/Sunny	● نظام تغيير أدوات سريع وسهل
● محرك سيرفو EasyCat ووحدة التحكم	● مجموعة SPS لقضبان ومواتير عالية الدقة

图片 1.png

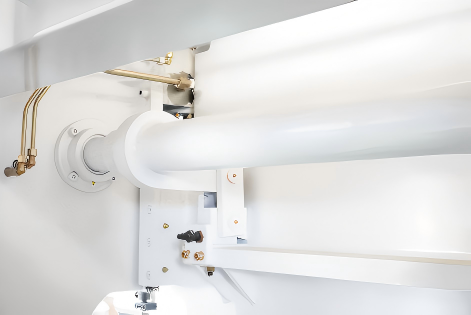

هيكل شريط التورسين

SPS قوة الشقوق شريط الالتواء

图片 2.png

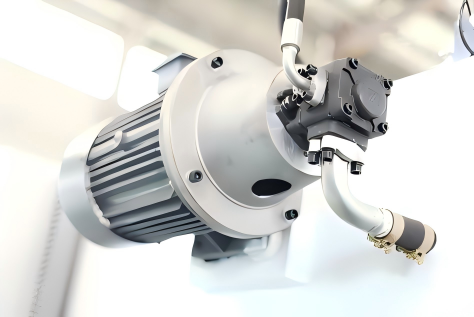

محرك Siemens الرئيسي

مستوى الكفاءة العالية يقلل من استهلاك الطاقة ويوفر التكاليف للمستخدم.

图片 3.png

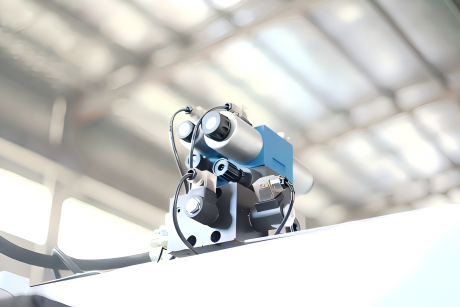

صمام ريكروث

يمكن أن يضمن النظام الهيدروليكي الشهير الاستقرار وتعزيز إلى حد كبير موثوقية الآلة

图片 4.png

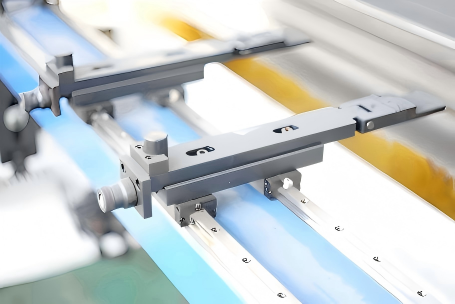

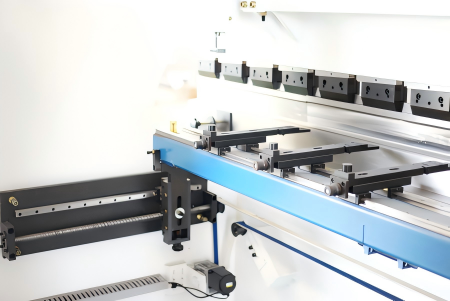

إصبع وقف مقياس الخلف

إصبع توقف قابل للحركة على سكة توجيه خطية مزدوجة.

图片 5.png

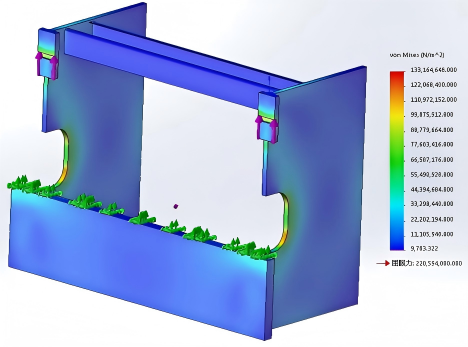

تحليل العناصر المحدودة والضغط

تم استخدام برنامج CAE SOLIDWORKS لضمان تشوه إطار معقول وقوة عالية. يتم معالجة المنزلق ككل ومعالجته ككل بدقة عالية، مما يمكن أن يضمن دقة مستقرة لفترة طويلة.

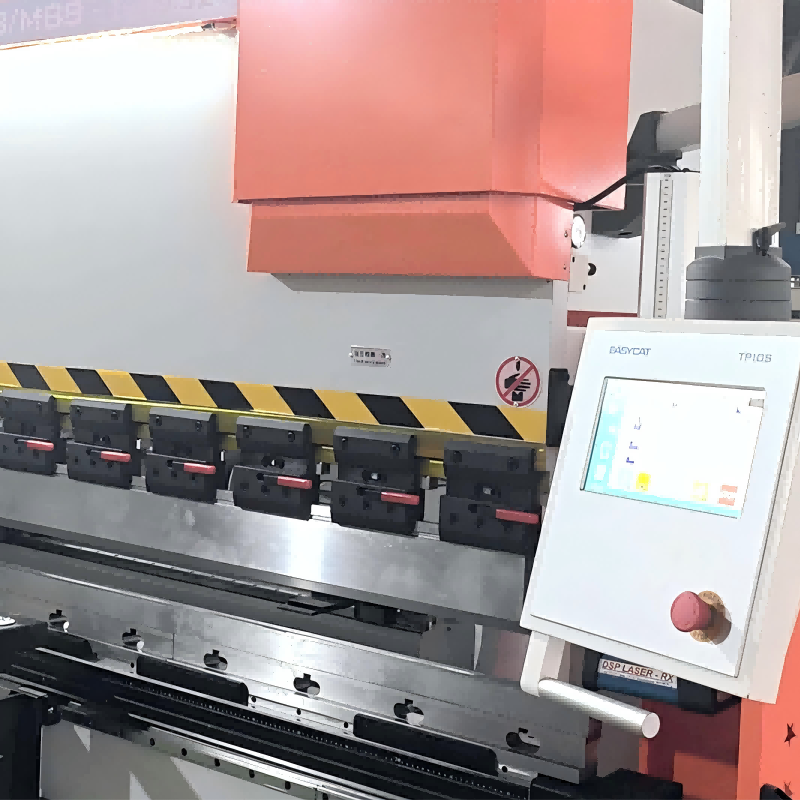

وحدة التحكم E310P

ما يصل إلى 3 + 1 محور (Y، X، R و V التوج)

شاشة لمسة ملونة بعمق 10'

برمجة الزاوية، نظام حساب عمق تلقائي

تحكم الموقع على محور X و Y

220 برنامج، 24 خطوة لكل برنامج

الإنجليزية/الصينية

图片 6.png

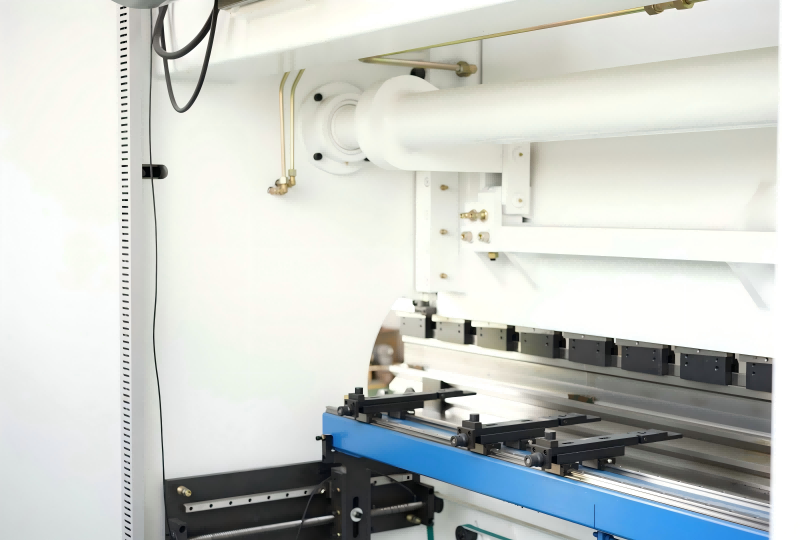

هيكل عمود التواء SPS®

SPS ® NC هيدروليكي مكابح الضغط مُجهَّز بالهيكل الميكانيكي للعمود الالتوائي المقوى، مما يضمن استقرار الجهاز ومتانته بعد الاستخدام طويل الأمد. يستخدم مرممات مغناطيسية عالية الدقة لتوفير توجيه دقيق وموثوق.

图片 7.png

المكونات الاختيارية

● وحدة تحكم CNC E310P

● محرك سيرفو للقياس الخلفي

● حماية ليزر إيطالية DSP

● طاولة ميكانيكية تلقائية للتقوس

● قياس زاوية الانحناء

● ستارة ضوئية اقتصادية CE

● دقة عالية متعددة V

● نظام تثبيت هيدروليكي WILA

● نظام أدوات وطاولة عمل WILA

● متابع ثني تلقائي الدعم

المعلمات الفنية

الطراز	ضغط الانحناء	طول الانحناء	مسافة بولي	عمق الحلق	ضربات الانزلاق	أقصى ارتفاع مفتوح	حركة مقياس الخلفية	المحرك الرئيسي	الأبعاد
الطراز	كيلو نيوتن	مم	مم	مم	مم	مم	مم	كيلو واط	مم
PSA-63T2500	630	2500	2000	350	150	320	600	5.5	270013402000
PSA-80T2500	800	2500	2000	350	150	460	600	5.5	280014502450
PSA-110T3200	1100	3200	2700	400	200	480	600	7.5	380018002650
PSA-110T4000	1100	4000	3500	400	200	480	600	11	460018002650
PSA-130T3200	1300	3200	2700	400	200	480	600	11	380018002700
PSA-130T4000	1300	4000	3500	400	200	480	600	11	460018002700
PSA-170T3200	1700	3200	2700	450	200	480	600	15	380020502800
PSA-170T4000	1700	4000	3500	450	200	480	600	15	460020502800
PSA-220T3200	2200	3200	2700	450	200	480	600	18.5	380021002900
PSA-220T4000	2200	4000	3500	450	200	480	600	18.5	460021002900
PSA-220T5000	2200	5000	3900	450	200	540	600	18.5	560021002900
PSA-250T3200	2500	3200	2700	450	250	540	600	18.5	350022002900
PSA-250T4000	2500	4000	3500	450	250	540	600	22	430022002900
PSA-250T5000	2500	6000	4900	450	250	540	600	22	540022003100
PSA-320T3200	3200	3200	2700	500	250	570	600	22	350022003200
PSA-320T4000	3200	4000	3500	500	250	570	600	22	430025003400
PSA-320T5000	3200	5000	3900	500	250	570	600	22	540025003400
PSA-400T3200	4000	3200	2700	500	300	570	600	30	350027003500
PSA-400T4000	4000	4000	3500	500	300	610	600	30	430027003500
PSA-400T5000	4000	5000	3900	500	300	610	600	30	540027003500
PSA-500T4000	5000	4000	3500	500	320	610	600	37	430027003500
PSA-500T5000	5000	5000	3900	500	320	610	600	37	540027003500
PSA-500T6000	5000	6000	4900	500	320	610	600	37	640027003600
PSA-600T5000	6000	5000	3900	500	320	610	600	45	540033003900
PSA-600T6000	6000	6000	4900	500	320	610	600	45	640033003900
