ファイバーレーザー切断機

ホーム >  製品 >  ファイバーレーザー切断機

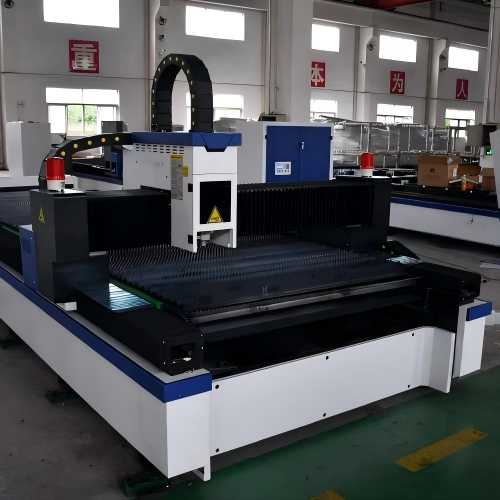

3000W 3015 ファイバーレーザー切断機

  • Overview
  • Related Products

パフォーマンス

1-1. 高性能の合格したファイバー発振器で、高信頼性と長寿命を備えています。

1-2. 切断速度が速く、効率的です。最大切断速度は1mmの軟鋼を切断する際に10m/分に達成します。

1-3. ファイバーレーザー発振器はメンテナンスフリーです。最大寿命は10万時間以上に達します。

1-4. 切断面が滑らかで、変形が少なく、見た目が平らできれいです。

1-5. 輸入された伝動部品およびサーボモーターを使用し、高いダイナミック動作性能と高い切断精度を実現しています。

1-6. 専用ソフトウェアにより、グラフィックやテキストを即座に設計または加工可能な形式に変換できます。

技術データ

いいえ

Name

パラメータ

1

レーザータイプ

ファイバ レーザー

2

最大切断厚さ さくための最大切断厚さ Ms

20mm

3

sUS材に対する最大切断厚さ

10mm

4

定格出力 電力

3000W

5

レーザー波 長さ

1080±5nm

6

X/Y/Z軸 ストローク

1510 /3010 / 120mm

7

X/Y軸 据付精度<br>

≤0.05 mm /m

8

X/Y軸 位置変更精度

≤0.05mm

9

マックス 位置決め速度

74m/分

10

カットテーブルサイズ

3000x1500mm

11

電源 要件 nt

カスタマイズされた

12

測定

4410x2200x1700mm

13

重量

2500kg


標準部品

Name

ブランド

レーザーソース

MAX, 中国

レーザー

Raytools, スイス

機械構造

SPS,中国

X Y軸ギア

ROR,ドイツ

直動ガイド<br>

Hiwin,台湾

電気製品

SCHNEIDER,FRANCE

プロポーショナルバルブ

SMC,日本

X軸サーボ モーター および ドライバー

フジ,日本

Y 軸サーボ モーターおよび ドライバー

フジ,日本

リダクサー

Motovario , フランス

エア コントロール

SMC,日本

ソフトウェア

CYPCUT、上海


標準仕様

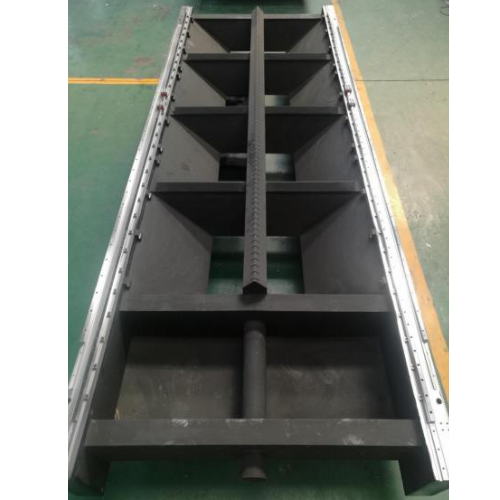

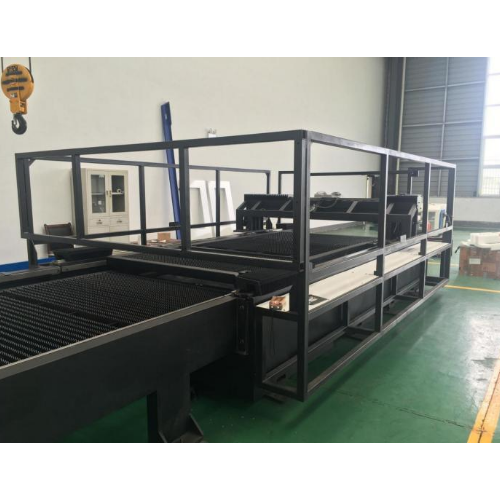

メインフレームは全て鋼板で溶接されたゲート式構造を採用しており、長期間にわたってモデルの変形なく安定性を確保します
★ベッドは大型焼鈍炉で高温焼鈍処理を行います

★ベッドは輸入ゲートマシニングで一度に形成されます

★ゲートリジッド二重直線ガイド、二重サーボ駆動構造を採用


★Y軸ビームの安定性と剛性を向上させます
★Y軸ビーム動作の高精度および高ダイナミック性能を保証します

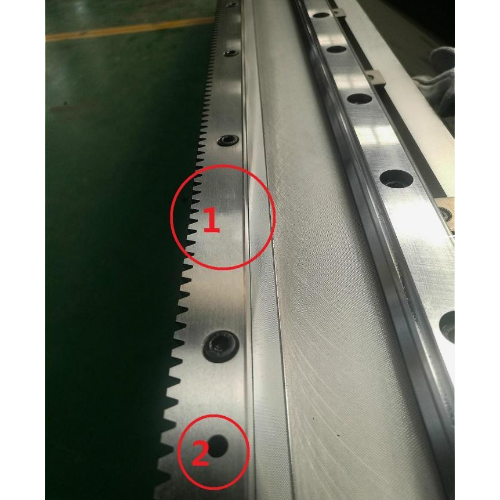

1 について ドイツRORラック 、全周研削加工により精度を向上させます
2- ポジショニングピン設計によりラックのずれを防止します

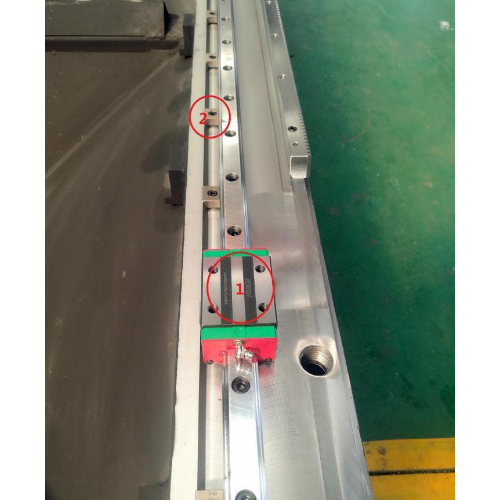

1 について 台湾 "HIWIN" 鉄道

2-斜圧ブロック設計により、ガイドレールの変位を防止

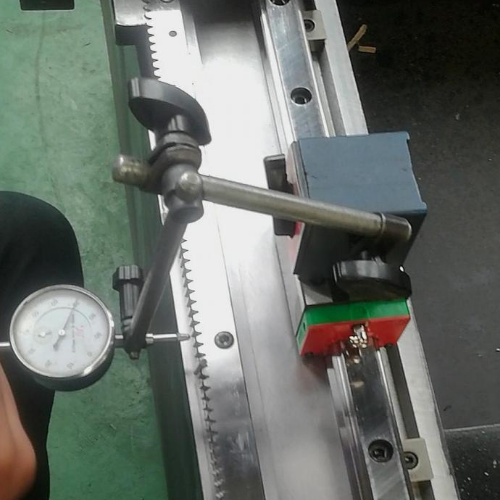

ガイドレールとラックは精密コリメータで較正され、精度は±0.02mm

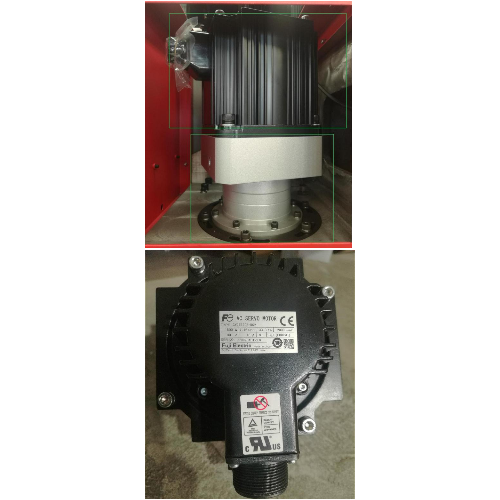

サーボモーター

それは採用しています 日本のフジ サーボモーター駆動および
輸入された伝動システムにより機器の
運転精度と信頼性を確保

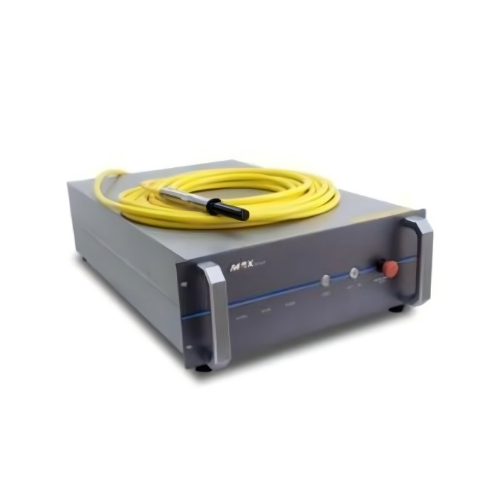

ファイバーレーザー源

Max, 中国

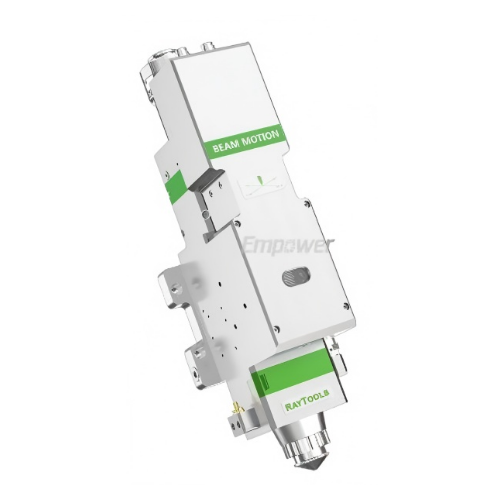

レーザーヘッド

それは採用しています Raytools, スイス

非接触センシング装置
自動的に最適な焦点距離を調整して、全体の切断効果を確保します

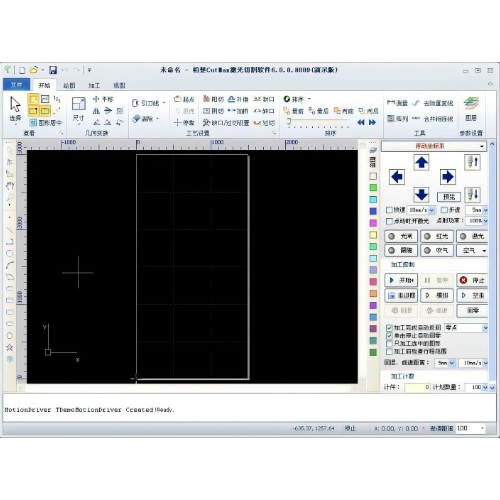

制御システム

CYPCUT、上海

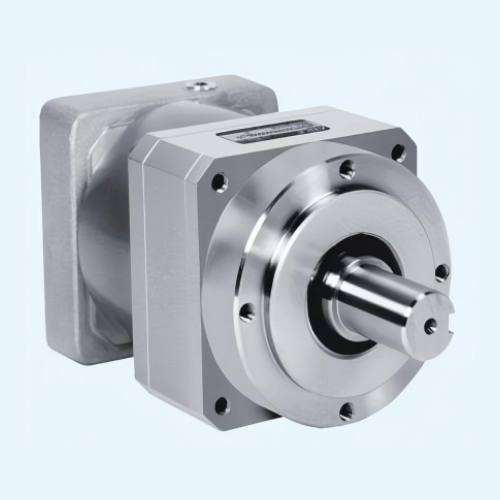

リダクサー

モトヴァリオ、フランス

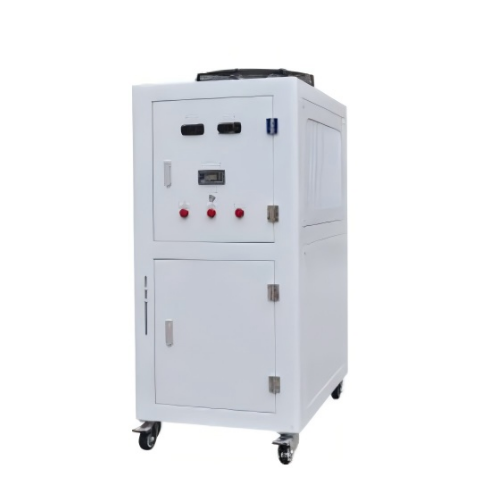

水冷却機

漢力、中国

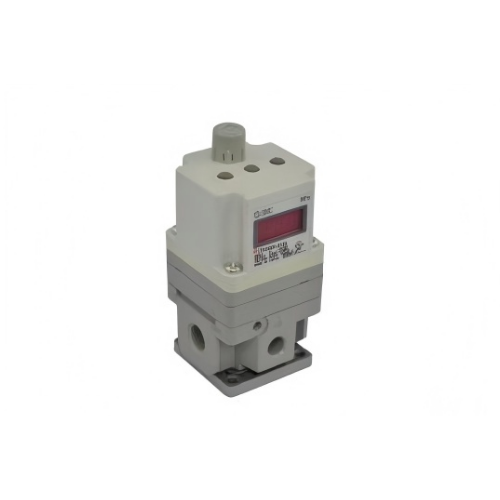

プロポーショナルバルブ

SMC、日本

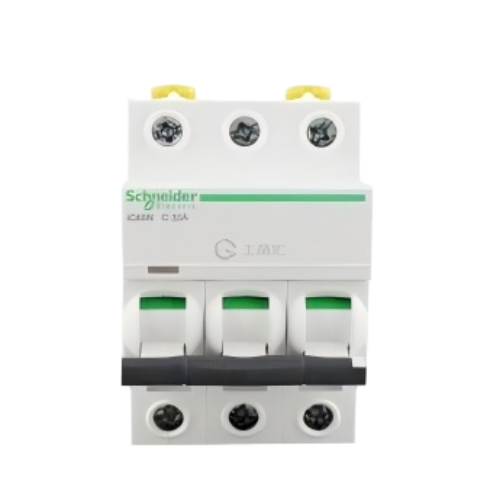

電気製品

SCHNEIDER,FRANCE


切断パラメータ

3000W について カット パラメータ
素材 厚さ mm 速度 m/min<br> ガス
ステンレス鋼 1 35~45 N2
2 22-24 N2
3 9から10 N2
4 6.6 N2
6 2.7 N2
8 1.2 N2
炭素鋼 1 30-35 エア
3 3.6-4 O2
6 2.7 O2
8 2.2 O2
10 1.5 O2
12 1.0 O2
16 0.5-0.75 O2
アルミニウム 1 35~45 N2
2 22-24 N2
4 6.0 N2
6 2.0 N2
真鍮 2 13-15 N2
3 5-6 N2
5 2.2 N2
注記: 異なる 材料, g aS 圧力, その他。 速度低下を引き起こす可能性があります 違い。

切断ガス 純度 要件: 99.95%〜99.995%、より高品位なほど、 高い 純度が カット面はより美しくなります 効果。

アフターサービス

1. 当社の機械は操作が簡単です。取扱説明書と教学用動画を機械と一緒に送付いたします。

2. 当社は12ヶ月間機械品質を保証します。この期間中に機械の部品に人的損害がなければ、DHLやTNTで無料にて交換部品をお客様にお送りすることが可能です。

機械に不具合が生じた場合、当社の工場は永久に修理サービスを提供いたします。お客様が必要に応じてご連絡いただければ、Skype、メールまたは電話にていつでもご相談ください。24時間オンライン対応サービスを提供しています。

3. 当社工場はお客様へのサポートサービスを永久に提供いたします。操作に関するご質問がある場合は、Skype、メール、電話にていつでもお問い合わせください。24時間オンラインサービスを提供しています。
